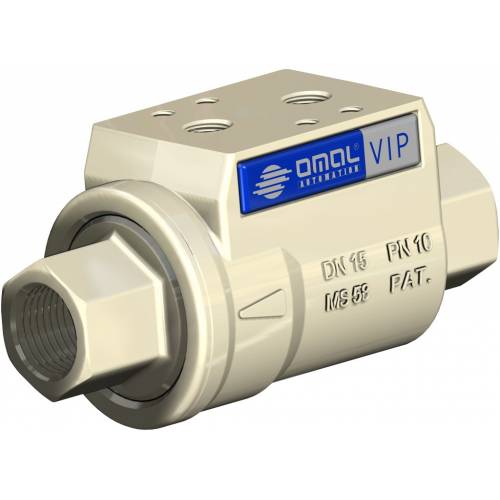

VIP - Válvulas de Interceptação Pneumática

Macro Válvulas pneumáticas

Categoria VIP - Válvulas de Interceptação Pneumáticas

CONFIGURAR Acionamento

SOLICITAR INFORMAÇÃO

IMPRIMIR PÁGINA

BAIXAR CATÁLOGO VIP - VÁLVULAS DE INTERCEPTAÇÃO PNEUMÁTICAS

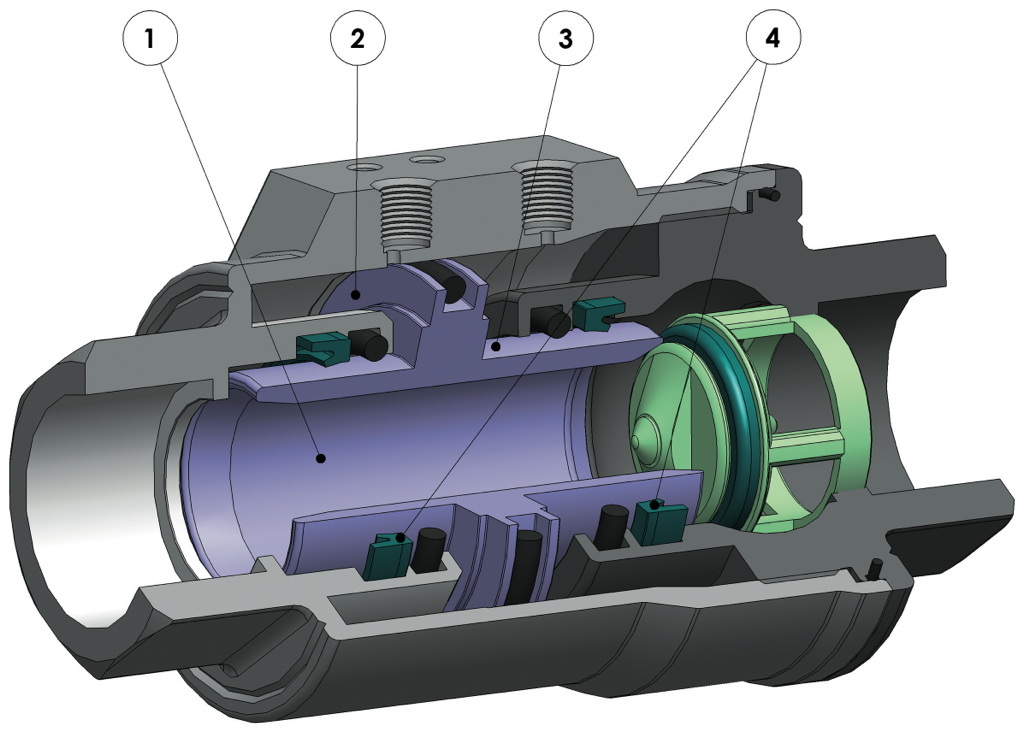

VIP - Válvulas de Interceptação Pneumática - benefícios -

1. Diâmetro interno da passagem igual ao diâmetro de passagem do tubo
Passagem total do fluido

2. Atuador e válvula integrados em um único produto
Menor espaço (-60%) e menores custos em comparação com uma válvula atuada

3. Pistão com niquelação química (20-25 mícrons)
Maior proteção contra agentes corrosivos
Menor desgaste das guarnições graças ao aumento da dureza da superfície (400-550 HV)

4. Guarnições a lábio
Menor desgaste da guarnição em comparação com o o-ring

Várias guarnições de vedação
Compatibilidade máxima com diferentes tipos de fluidos, dependendo da guarnição montada (EPDM, NBR, FKM)

Ausência de peças móveis externas
Riscos de acidentes reduzidos
Facilidade de montagem em cada posição

Longa vida garantida
Duração 10 vezes maior em relação à válvula a esfera com custos de manutenção reduzidos

Processo de produção totalmente realizado na OMAL
Controle máximo em todas as fases de processamento

Menor consumo de ar
Economia de ar de 80% em comparação com uma válvula atuada com atuador de efeito simples com consequente menor carga de trabalho do compressor ou possibilidade de usar um compressor com dimensões reduzidas

Certificado ATEX
Permite a instalação na presença de ambiente potencialmente explosivo

Certificado PED
Plena conformidade com as normas de segurança europeias para os dispositivos sob pressão

CARACTERÍSTICAS GERAIS:
Disponível nas versões de efeito duplo "DA" e efeito simples "SR" (ou seja, normalmente aberto e normalmente fechado) com tamanhos de 3/8” a 2”.
Fluxo unidirecional.
Conexões com rosca GAS EN 10226-1 Rp (Ex ISO 7/1) - DIN 2999 (roscas NPT a pedido) com conexões do fluido de comando de acordo com a interface NAMUR.

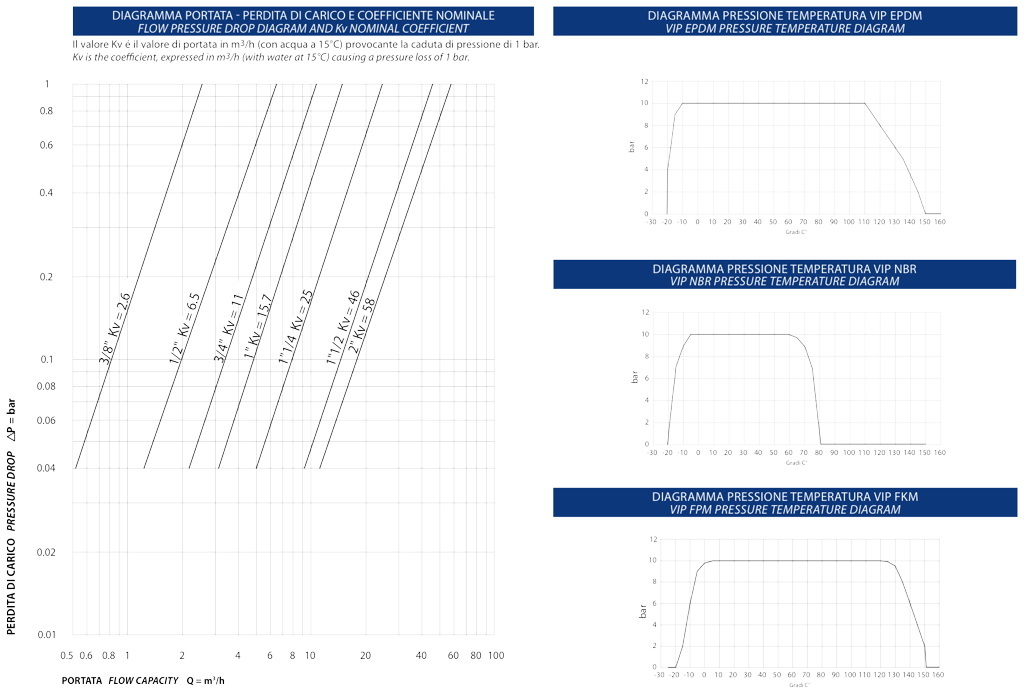

A otimização da dinâmica de fluidos interna permitiu a realização de um duto com perdas de pressão mínimas: ver o diagrama de fluxos.
Possibilidade de uso em qualquer posição de montagem (horizontal, vertical, oblíqua).
Disponível com guarnições NBR, FKM, EPDM:
- NBR: compatível com ar, gás, óleos, água, etc.
- FKM: excelente compatibilidade com a maioria dos fluidos. Não recomendado para vapor.
- EPDM: ótima compatibilidade com água quente e vapor. Não é compatível com produtos minerais (óleos, graxas, etc.)
Para gás, fluidos explosivos e maiores informações sobre a compatibilidade de materiais, consultar nosso departamento técnico.
Possibilidade de sinalizar a abertura ou o fechamento da válvula através da aplicação de interruptores de limite indutivos a contato magnético externo (disponíveis a pedido). Após compra da versão VIP com ímã interno, a ser especificado durante o pedido.
Em conformidade com a diretiva europeia 2014/68/UE "PED".
Configuração ATEX 2014/34/UE a ser solicitada durante o pedido.

FLUIDO DE COMANDO:
Ar comprimido filtrado não necessariamente lubrificado; com temperaturas de -20°C a 0°C usar ar seco.
Em caso de lubrificação, usar óleo compatível com as guarnições utilizadas.
Pressão de comando: mín. 3 bar; máx. 8 bar na versão de efeito duplo - mín. 4,2 bar; máx. 8 bar nas versões de efeito simples.

LÍQUIDO INTERCEPTADO:
Pressão: máx. 10 bar, consultar o diagrama de temperatura: de -20°C a +80°C (NBR); de -20°C a +150°C (FKM); de -20°C a +150°C (EPDM).
Vedação a vácuo: 97% vácuo (cerca de 30 mbar absolutos, -980 mbarg)

VIP - Válvulas de Interceptação Pneumática - dimensões -

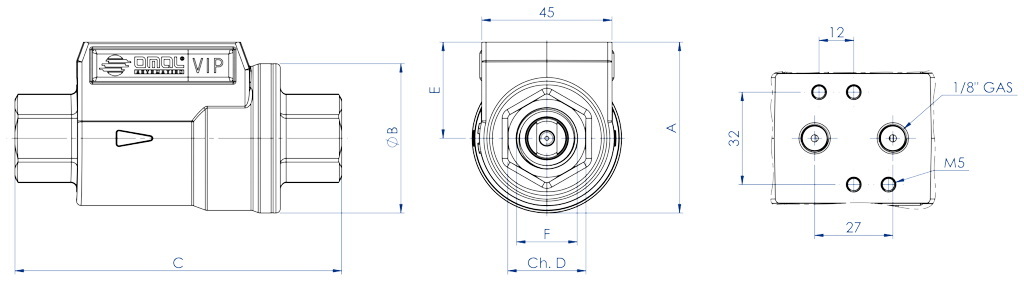

DIMENSÕES
Diâmetro nominal DN	10	15	20	25	32	40	50
medida F GAS.	3/8”	1/2”	3/4”	1”	1”1/4	1”1/2	2”
passagem mm.	10	15	20	25	32	40	50
A mm.	54	60	70	76	92	102	115
øB mm.	46	51,7	63,5	69	86	96	109
C mm.	98	112	135	143	165	180	207
ch. D mm.	22	27	33	41	50	60	75
E mm.	31	34	39	42	49	54	60
ar efeito duplo dm³/cycle	0,024	0,035	0,063	0,080	0,150	0,219	0,310
ar efeito simples dm³/cycle	0,012	0,017	0,031	0,040	0,075	0,109	0,155
peso efeito duplo "DA"	0,80	1	1,59	1,8	3,13	3,5	5,5
peso efeito simples "SR”	0,85	1,05	1,69	1,88	3,41	3,7	5,8

VIP - Válvulas de Interceptação Pneumática - materiais -

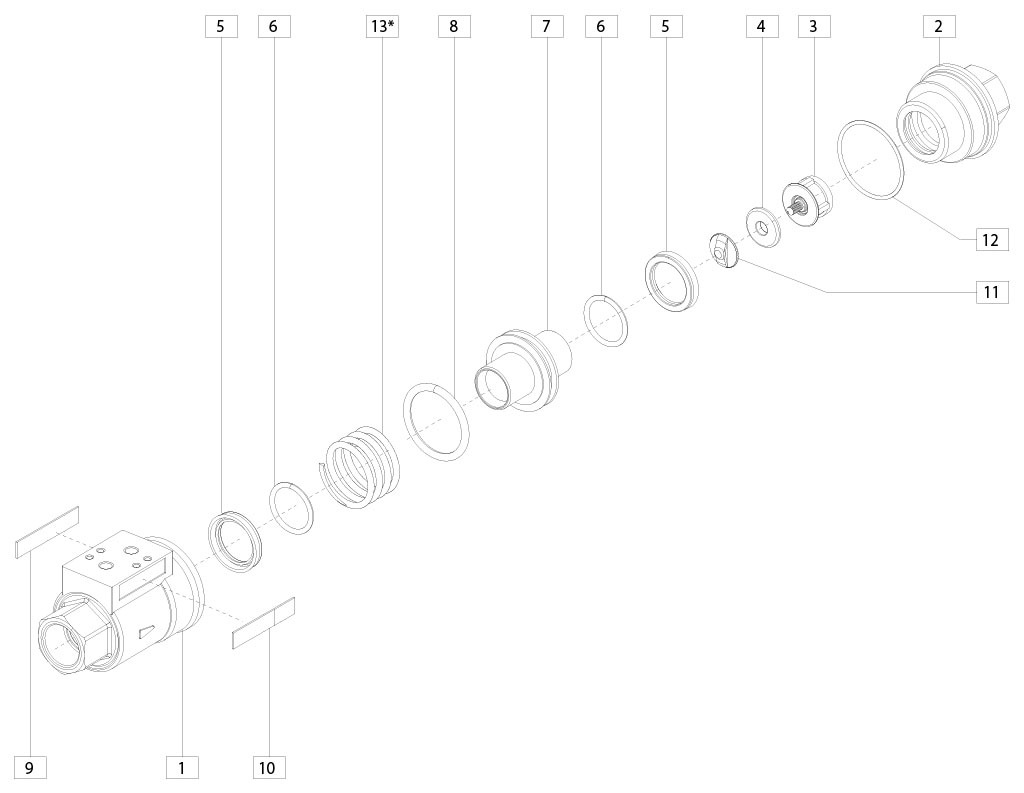

MATERIAIS
Pos.	Designação	Qtd	Material	Tratamento
1	corpo	1	latão CW617N	niquelado
2	manga	1	latão CW617N	niquelado
3	sede de vedação	1	latão CW617N	niquelado
4**	guarnição de batente	1	NBR/FKM/EPDM
5**	guarnição a lábio	2	NBR/FKM/EPDM
6**	O-ring da hasteo	2	NBR/FKM/EPDM
7	pistão	1	latão CW617N	niquelado
8**	O-ring do pistão	1	NBR/FKM/EPDM
9	etiqueta técnica	1	Poliéster
10	etiqueta OMAL	1	Poliéster
11	anel de batente	1	latão CW614N	niquelado
12**	O-ring de manga	1	NBR/FKM/EPDM
13	mola (apenas para SR)	1	Aço inoxidável

** Detalhes do kit de substituição

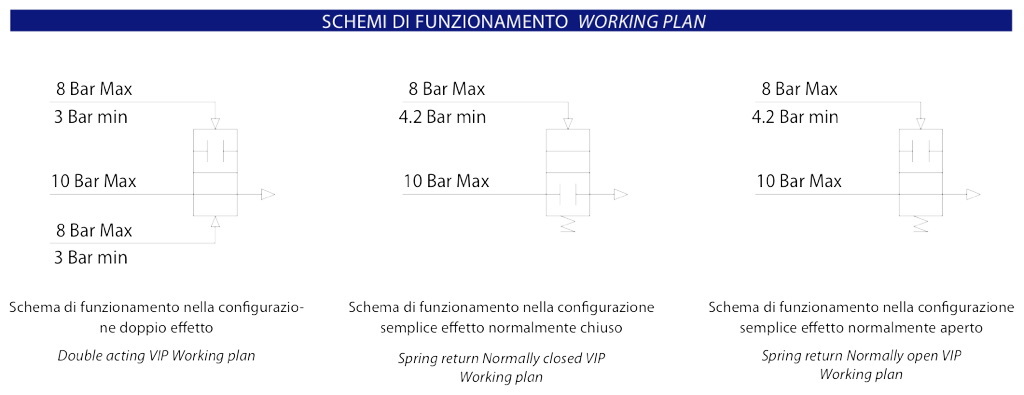

VIP - Válvulas de Interceptação Pneumática - diagramas e esquemas de funcionamento -

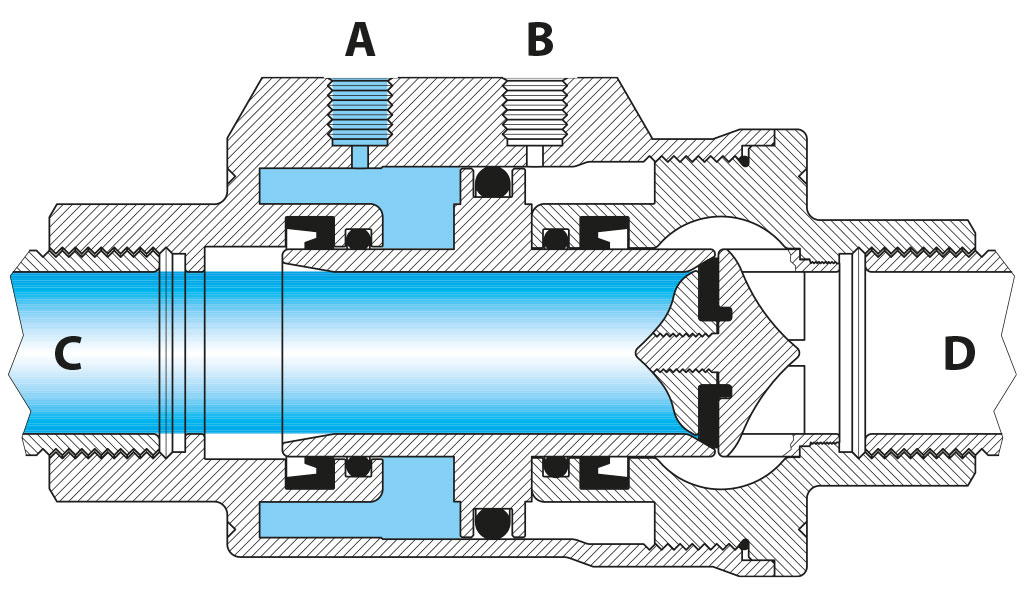

PRINCÍPIO DE FUNCIONAMENTO
A válvula de interceptação pneumática VIP (de patente exclusiva da OMAL) é, para todos os efeitos, uma válvula automática que agrupa, em um único dispositivo, seja o mecanismo de interceptação (entre o duto C-D) que aquele de comando (A-B).
O princípio de operação é baseado no movimento interno de um pistão devido à pressão do fluido de comando. Uma vez terminado o curso do pistão (VIP é uma válvula on/off), ele pressiona ou se destaca da guarnição da sede de vedação, permitindo ou impedindo a passagem do líquido interceptado.
Como a vedação ocorre na sede e as pressões do fluido interceptado se descarregam nesta, a pressão necessária para o movimento do pistão é independente da pressão do fluido interceptado. Isso permite conter os pesos e volumes ocupados e garantir um número altíssimo de operações de abertura e fechamento. A válvula é a passagem total e o estudo cuidadoso da dinâmica de fluidos interna permite reduzir ao mínimo as turbulências e as quedas de pressão.

VIP - Válvulas de Interceptação Pneumática - especificações -

Válvula fechada
Ao introduzir ar no furo de controle "A" (o furo "B" deve ser para descarga), o pistão, uma vez terminado o seu curso, pressiona a guarnição da
sede de vedação: a válvula está fechada.
Nas versões EFEITO SIMPLES, a mola está alojada na câmara "A", o que significa que, na ausência de comando, o pistão está em contato com a guarnição da sede de vedação: a posição preferencial é, portanto, a fechada.

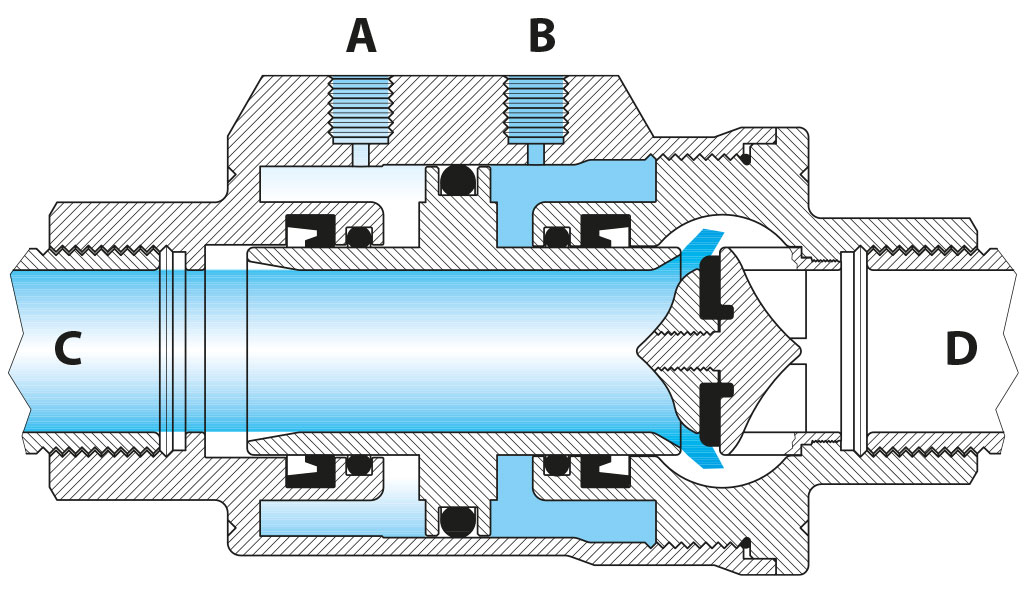

Fase de transição
Durante a fase de transição (a figura indica o transitório de abertura da versão EFEITO DUPLO), a pressão é aplicada a um dos dois furos de alimentação. O pistão se move axialmente, alterando o estado de abertura ou fechamento pré-existente.
Na versão EFEITO SIMPLES N.C., o fechamento é determinado pela mola (na ausência de comando).
Na versão EFEITO SIMPLES N.A. a abertura é determinada pela mola (na ausência de comando). A fase de transição, tanto na abertura quanto no fechamento, tem duração inferior a um segundo.

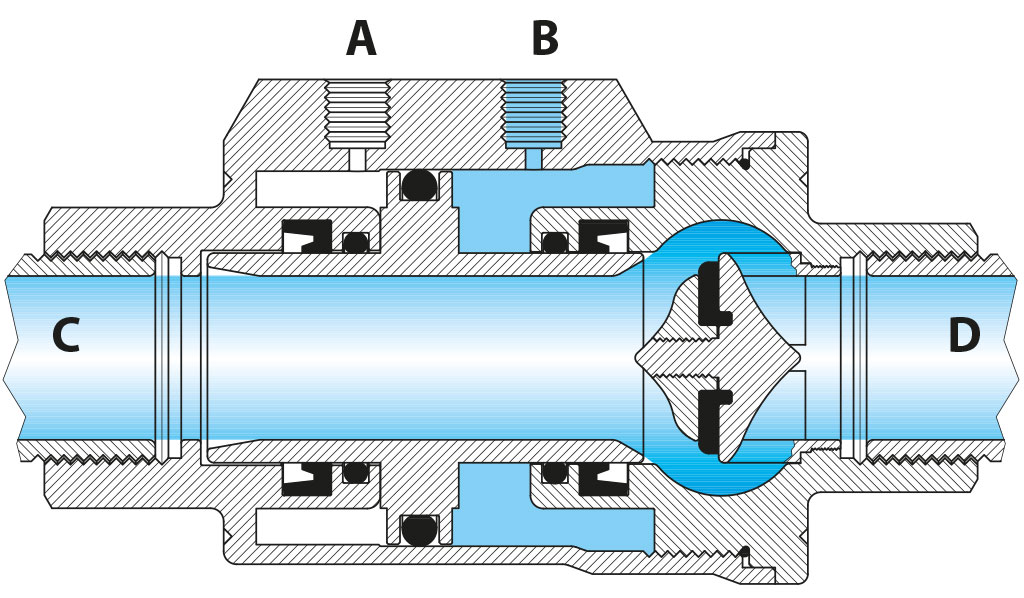

Válvula aberta
Ao introduzir ar no furo de alimentação "B" (o furo "A" deve ser para descarga) o pistão, uma vez terminado o seu curso, se encontra a uma distância máxima da sede de vedação: a válvula está aberta.
Nas versões EFEITO SIMPLES N.A., a mola está alojada na câmara "B", o que significa que, na ausência de comando, o pistão está longe da sede de vedação: a posição preferencial é, portanto, a aberta.

VIP com válvula solenóide NAMUR

Válvula solenóide 5/2 de acordo com NAMUR
A válvula solenóide é configurada para a seleção entre a função de 5/2 e 3/2
vias que é executada usando a placa de interface apropriada
da eletroválvula.
Potência absorvida D.C.: 2,5 W
Potência absorvida A.C.: 2 W
Tolerância da tensão de alimentação: ± 10%
Classe da isolamento da bobina: F
Grau de proteção com conector: IP 65
Conexão elétrica: PG 9
Conexões pneumáticas: alimentação 1/4”; descarga 1/4” ISO 228
Pressão eletroválvula máx.: 10 bar
Temperatura do fluido de alimentação: de -10°C a +80°C
Temperatura ambiente: de -10°C a +50°C

ELETROVÁLVULA NAMUR
Eletroválvula	ER8188A2	ER8188A4	ER8188A5	ER8188C2	ER8188C4
Voltagem	24V AC	115V AC	230V AC	24V DC	110V DC

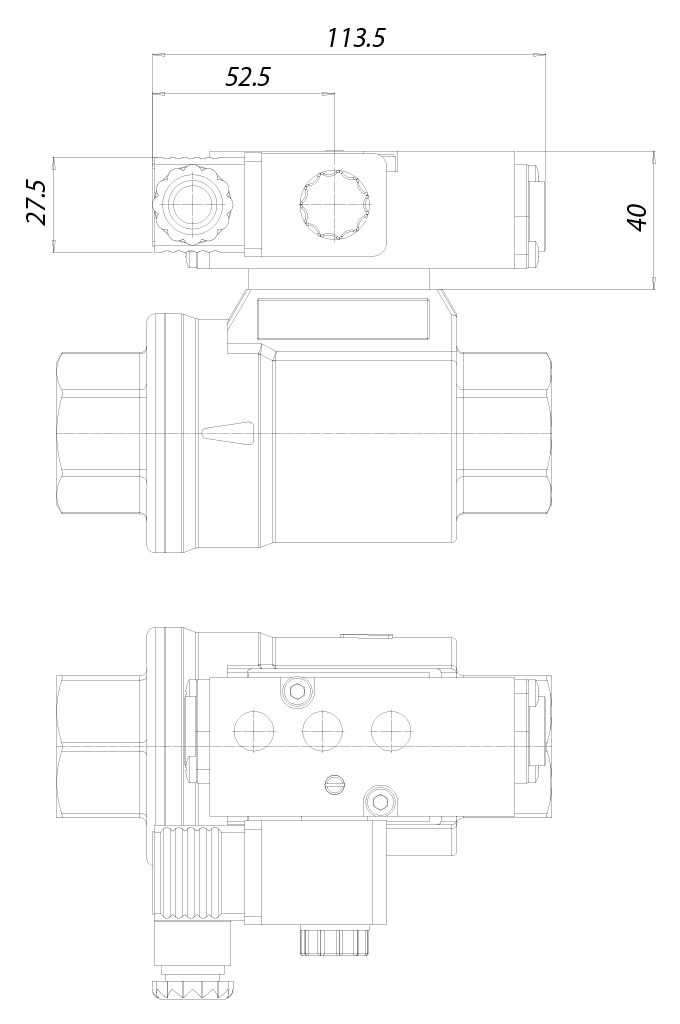

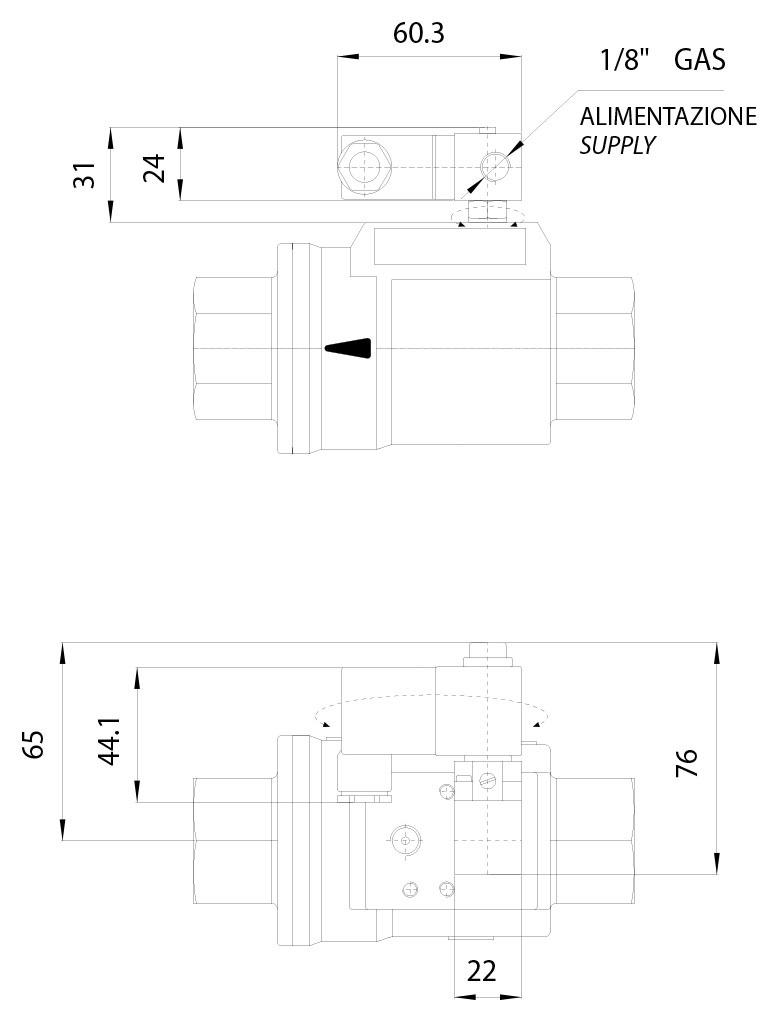

VIP com microeletroválvula

Microeletroválvula universal compacta
A conexão da eletroválvula é realizada diretamente na entrada de ar do atuador, eliminando qualquer peça intermediária e parafusos de
fixação.
Eletroválvula do tipo 3/2 com um solenóide disponível com as
seguintes tensões: 24-110-220V AC; 12-24V DC.
Potência absorvida na partida - A.C.: 9 VA
Potência absorvida em estado estacionário - D.C.: 5 W
Potência absorvida em estado estacionário - A.C.: 6 VA
Tolerância da tensão de alimentação: ±10%
Classe de isolamento do fio de cobre: H
Classe de isolamento da bobina: F
Grau de proteção com conector: IP 65
Conexão elétrica: PG 9 (360° ajustável)
Conexão pneumática: 1/8” ISO 228 ISO 228 (360° ajustável)
Pressão eletroválvula máx.: 10 bar.
Temperatura do fluido de alimentação: de -10°C a +50°C
Temperatura ambiente: de -10°C a +50°C
Diâmetro nominal da passagem 1,3 mm.

MICROELETROVÁLVULA
Eletroválvula	EP415024	EP415110	EP415220	EP412012	EP412024
Voltagem	24V AC	115V AC	230V AC	12V DC	24V DC

VIP - Válvulas de Interceptação Pneumática - acessórios -

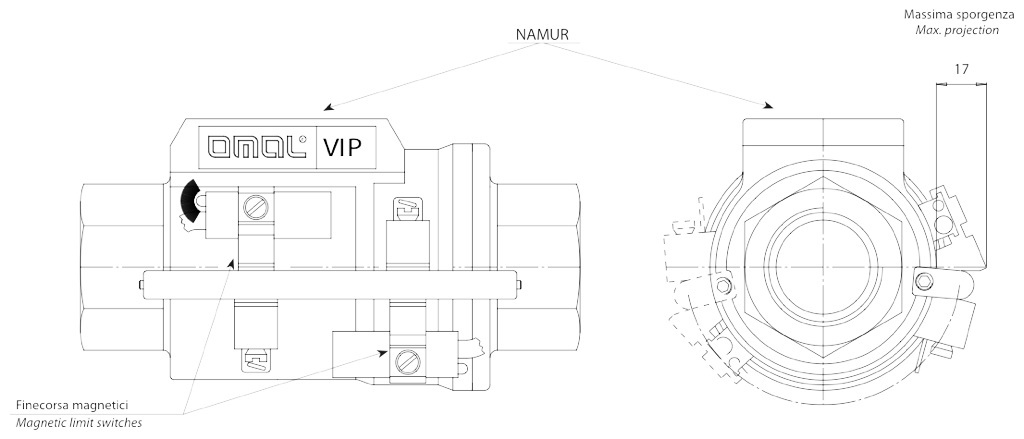

A VIP foi configurada para o uso de interruptores de limite a contato magnético, que são fornecidos com um kit que permite uma rápida fixação em
grande parte da circunferência externa. Os ímãs para detectar a posição por meio de interruptores de limite se encontram dentro, consequentemente, eles podem ser instalados somente durante a montagem do VIP e não na fase sucessiva. Por esse motivo, é necessário especificar na hora do pedido o requerimento de interruptor de limite.

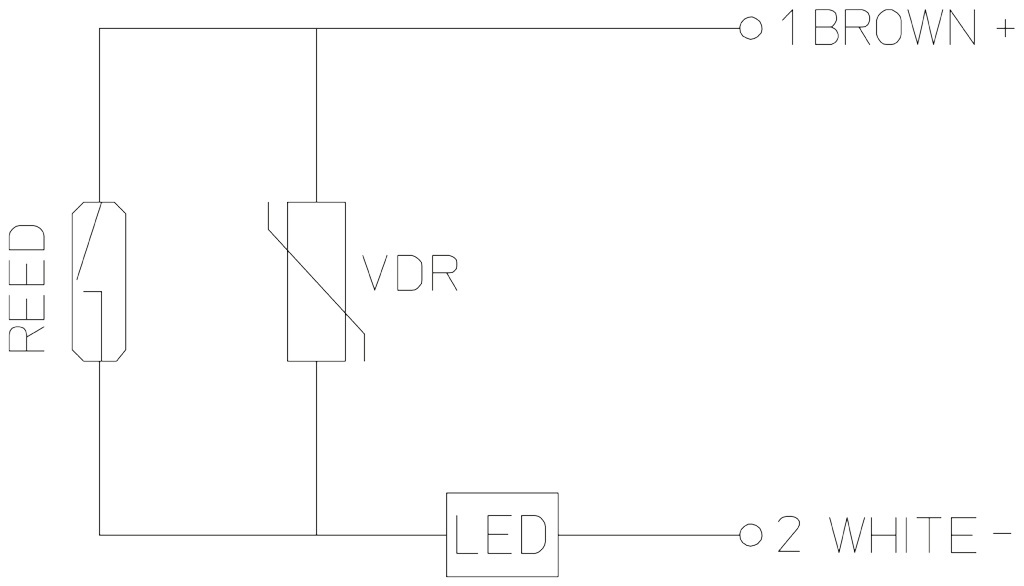

Diagrama elétrico dos interruptores de limite

CARACTERÍSTICAS ELÉTRICAS DOS INTERRUPTORES DE LIMITE
Indicador de comutação	LED
Grau de proteção P	IP 67
Tensão nominal a corrente contínua	3÷250 V dc
Tensão nominal a corrente alternada	3÷250 V ac
Queda máxima de tensão	2,5 V
Potência máxima em corrente contínua	50 W
Potência máxima em corrente alternada	50 VA
Corrente máxima a 25°C (carga resistiva)	1 A
Proteção contra os picos de tensão indutivos	250 VR
Proteção contra polaridade inversa	·
Carga máxima aplicável (bobina com supressor de sobretensão)	10 W
Carga máxima aplicável (bobina simples)	10 W
Carga máxima aplicável (PLC)	·
Vida elétrica (carga resistiva 20% pot. máx. distância curta entre carga e interruptor)	10x106
Repetibilidade	0,1 mm
Tempo de acionamento (carga resistiva)	2 ms
Tempo de liberação (carga resistiva)	0,1 ms
Temperatura de uso	-30÷+80 °C
Resistência ao impacto (11ms)	50 g
Resistência às vibrações	1000 Hz
Tipo de sensor	1
Cabo de conexão 2m	n° 2 fios
