1. Diâmetro da passagem interna igual ao diâmetro da passagem do tubo Geometria otimizada para maximizar o caudal
2. Atuador e válvula integrados num só produto Menor área de implantação (-60%) e custos reduzidos em comparação com uma válvula acionada
3. Pistão com revestimento de níquel químico (20-25 mícrons) Maior proteção contra agentes corrosivos Menor desgaste das juntas devido ao aumento da dureza da superfície (400-550 HV)
4. Juntas de vedação labial Menor desgaste da junta em comparação com um o-ring
Várias juntas de vedação Máxima compatibilidade com diferentes tipos de fluidos, dependendo da junta instalada (EPDM, NBR, FKM)
Sem partes móveis externas Risco reduzido de acidentes Fácil instalação em qualquer posição
Garantia de longa duração Dura 10 vezes mais do que a válvula de esfera com custos de manutenção reduzidos
Processo de produção inteiramente realizado na OMAL Máximo controlo em todas as fases
Consumo de ar reduzido Poupança de ar até 80% em comparação com uma válvula acionada por um atuador de efeito simples, o que resulta numa menor carga de trabalho do compressor ou na possibilidade de utilizar um compressor mais pequeno
Certificação ATEX Permite a instalação em ambientes potencialmente explosivos
Certificação PED Conformidade total com as normas de segurança europeias para equipamentos sob pressão
CARACTERÍSTICAS GERAIS: • Disponível nas versões "DA" de duplo efeito e "SR" de efeito simples (tanto normalmente aberto como normalmente fechado) em tamanhos de 3/8" a 2". • Fluxo unidirecional. • Ligações roscadas GAS EN 10226-1 Rp (ISO 7/1) - DIN 2999 (roscas NPT a pedido) com ligações de fluido de controlo de acordo com a interface NAMUR (opcional). • A otimização da dinâmica dos fluidos internos resultou numa conduta com perdas de pressão mínimas: ver diagrama de caudal. • Pode ser utilizado em qualquer posição de montagem (horizontal, vertical, oblíqua). • Disponível com juntas NBR, FKM e EPDM: - NBR: compatível com o ar, fluidos gasosos, óleos, água, etc. - FKM: excelente compatibilidade com a maioria dos fluidos. Não recomendado para vapor. - EPDM: excelente compatibilidade com água quente. Não compatível com produtos minerais (óleos, massas lubrificantes, etc.). • Possibilidade de sinalizar a abertura ou o fecho da válvula através da aplicação de interruptores de fim de curso indutivos de contacto magnético externo (disponível a pedido), adquirindo a versão VIP com íman interno, a especificar aquando da encomenda. • Classe de junta VI de acordo com a norma IEC 60534-4 (ANSI-FCI 70-2 classe VI). • Em conformidade com a Diretiva Europeia 2014/68/UE "PED". • A configuração ATEX 2014/34/UE deve ser solicitada aquando da encomenda.
FLUIDO DE CONTROLO: • Ar comprimido filtrado, não necessariamente lubrificado; a temperaturas de -20°C a 0°C, utilizar ar seco. • Para a lubrificação, utilizar um óleo compatível com as juntas utilizadas. • Pressão de comando: mín. 3 bar; máx. 8,5 bar nas versões de duplo efeito - mín. 4,2 bar; máx. 8,5 bar nas versões de efeito simples.
FLUIDO INTERCETADO: • Pressão: máx. 10 bar, ver esquema. • Temperatura: - NBR (também versão com íman): -20°C (-4°F) a +80°C (176°F) - EPDM e FKM sem íman: -20°C (-4°F) a +150°C (302°F) - EPDM e FKM com íman: -20°C (-4°F) a +90°C (194°F) • Estanqueidade a vácuo: 97% de vácuo (aprox. 30 mbar absoluto, -980 mbarg). Valor de fuga <10-6 mbar-l/s (valor inferior a 2g de ar à temperatura ambiente por ano).
DIMENSÕES
DN diâmetro nominal
mm
10
15
20
25
32
40
50
Tamanho F
GÁS/NPT
3/8"
1/2”
3/4”
1”
1”1/4
1”1/2
2”
Passagem
mm [in]
10
[0.39]
15
[0.59]
20
[0.79]
25
[0.98]
32
[1.26]
40
[1.57]
50
[1.97]
A
mm [in]
53,5
[2.11]
58,95
[2.32]
70,75
[2.79]
76
[2.99]
91
[3.58]
102
[4.02]
114,3
[4.5]
B
mm [in]
46
[1.81]
51,7
[2.04]
63,5
[2.5]
69
[2.72]
86
[3.39]
96
[3.78]
109
[4.29]
C
mm [in]
30,5
[1.2]
33,1
[1.3]
39
[1.54]
41,5
[1.63]
48
[1.89]
54
[2.13]
59,8
[2.35]
Ch.D
mm [in]
22
[0.87]
27
[1.06]
33
[1.3]
41
[1.61]
50
[1.97]
60
[2.36]
70
[2.76]
E
mm [in]
28,2
[1.11]
31,1
[1.22]
37,5
[1.48]
38,5
[1.52]
45,7
[1.8]
51,1
[2.01]
57,1
[2.25]
H
mm [in]
37
[1.46]
39,6
[1.56]
45,5
[1.79]
48
[1.89]
54,5
[2.15]
60,5
[2.38]
66,3
[2.61]
L (GÁS)
mm [in]
98
[3.86]
112
[4.41]
135
[5.31]
143
[5.63]
165
[6.5]
180
[7.09]
205
[8.07]
L (NPT)
mm [in]
92,5
[3.64]
106
[4.17]
126
[4.96]
136
[5.35]
154
[6.06]
171
[6.73]
187
[7.36]
Ar duplo efeito
dm3/ciclo [in3/ciclo]
0,024
[1.46]
0,042
[2.56]
0,074
[4.52]
0,082
[5]
0,15
[9.15]
0,218
[13.3]
0,253
[15.44]
Ar efeito simples
dm3/ciclo [in3/ciclo]
0,011
[0.67]
0,021
[1.28]
0,034
[2.07]
0,037
[2.26]
0,069
[4.21]
0,1
[6.1]
0,127
[7.75]
Peso duplo efeito “DA”
kg [lb]
0,6
[1.3]
0,8
[1.8]
1,3
[2.9]
1,7
[3.6]
2,8
[6.2]
3,7
[8.2]
5,1
[11.2]
Peso efeito simples “SR”
kg [lb]
0,6
[1.3]
0,85
[1.9]
1,4
[3]
1,8
[4]
3
[6.5]
3,9
[8.6]
5,4
[11.9]
Tempo de atuação aproximado
ms
40
55
60
70
80
120
160
MATERIAIS
Pos.
Descrição
Qtd
Material
Tratamento
1
corpo
1
latão CW617N
niquelado
2
manga
1
latão CW617N
niquelado
3
assento de vedação
1
latão CW617N
niquelado
4*
junta de rebate
1
NBR/EPDM/FKM
-
5*
junta de vedação labial
2
NBR/EPDM/FKM
-
6*
haste o-ring
2
NBR/EPDM/FKM
-
7
pistão
1
latão CW617N
niquelado
8*
pistão o-ring
1
NBR/EPDM/FKM
-
9**
interruptor de fim de curso binário
1
PA6+20% Vidro
-
10**
anel magnético
1
plastoferrita
-
11
anel de paragem
1
latão CW614N
niquelado
12*
manga do o-ring
1
NBR/EPDM/FKM
-
13
mola
1
302 S.S.
-
14**
Kit de base Namur
1
PA66+30% Vidro, inserções em latão
* Peças do kit de substituição ** Peças opcionais
Princípio de funcionamento A válvula de corte pneumática VIP (patenteada exclusivamente pela OMAL) é, para todos os efeitos, uma válvula automática que combina, num único dispositivo, o mecanismo de corte (entre as condutas C-D) e o mecanismo de controlo (A-B). O princípio de funcionamento baseia-se no movimento interno de um pistão devido à pressão do fluido de controlo. O pistão, terminado o seu curso (a VIP é uma válvula on/off), pressiona ou afasta-se do assento de vedação, permitindo ou impedindo a passagem do líquido intercetado. Como a vedação é feita no assento e as pressões do fluido intercetado são descarregadas sobre o mesmo, a pressão necessária para que o pistão se mova é independente da pressão do fluido intercetado. Isto permitiu manter o peso e as dimensões reduzidos e garantir um número muito elevado de manobras de abertura e fecho. A válvula é de passagem plena e o estudo cuidadoso da dinâmica interna dos fluidos permite minimizar a turbulência e as quedas de pressão.
Válvula fechada Ao introduzir ar no orifício de controlo "A" (o orifício "B" deve estar esvaziado), o pistão, terminado o seu curso, pressiona o assento de vedante: a válvula está fechada. Nas versões SIMPLE EFFECT N.C., a mola está alojada na câmara "A", o que significa que, na ausência de controlo, o pistão está em contacto com o assento de vedação: a posição preferida é, portanto, a posição fechada.
Fase transitória Durante a fase transitória (a figura mostra o transiente de abertura da versão DUPLO EFEITO) é aplicada pressão num dos dois orifícios de alimentação. O pistão move-se axialmente, alterando o estado aberto ou fechado pré-existente. Na versão EFEITO SIMPLES N.C., o fecho é determinado pela mola (na ausência de comando). Na versão EFEITO SIMPLES N.A., a abertura é determinada pela mola (na ausência de comando). A fase de transição, tanto na abertura como no fecho, tem uma duração inferior a um segundo.
Válvula aberta Ao introduzir ar no orifício de alimentação "B" (o orifício "A" deve estar esvaziado), o pistão, terminado o seu curso, encontra-se à distância máxima do assento de vedação: a válvula está aberta. Nas versões EFEITO SIMPLES N.A., a mola está alojada na câmara "B", o que significa que, na ausência de comando, o pistão está longe do assento de vedação: a posição preferida é, portanto, a posição aberta.
VÁLVULA SOLENOIDE NAMUR
Válvula solenoide
ER8188A2
ER8188A4
ER8188A5
ER8188C2
ER8188C4
Tensão
24V AC
115V AC
230V AC
24V DC
110V DC
VÁLVULA MICROSOLENOIDE
Válvula solenoide
EP415024
EP415110
EP415220
EP412012
EP412024
Tensão
24V AC
115V AC
230V AC
12V DC
24V DC
Válvula solenoide 5/2 de acordo com a norma NAMUR • A válvula solenoide foi concebida para a seleção entre a função 5/2 e 3/2 vias, que é realizada através da utilização da placa de interface da válvula solenoide adequada. • Potência de entrada D.C: 2,5 W. • Potência de entrada A.C: 2 W. • Tolerância da tensão de alimentação: ± 10%. • Classe de isolamento da bobina: F. • Grau de proteção com conetor: IP 65. • Ligação eléctrica: PG 9. • Ligações pneumáticas: alimentação 1/4"; descarga 1/4" ISO 228. • Pressão máxima da válvula solenoide: 10 bar. - Temperatura do fluido de alimentação: -10°C a +80°C. - Temperatura ambiente: -10°C a +50°C.

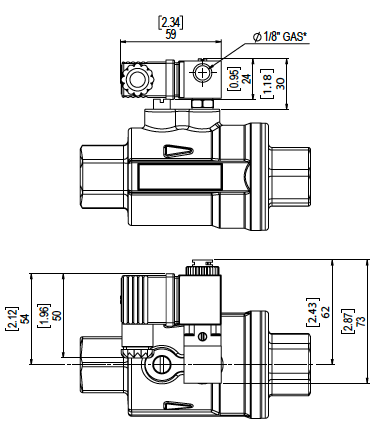

Microválvula solenoide universal compacta • A válvula solenoide é ligada diretamente à entrada de ar do atuador, eliminando quaisquer peças intermédias e parafusos de fixação. • Válvula solenoide do tipo 3/2 com um solenoide disponível com as seguintes tensões: 24-110-220V AC; 12-24V DC. • Potência de entrada de arranque - A.C.: 9 VA. • Potência de entrada em estado estacionário - D.C: 5 W. • Potência de entrada de arranque - A.C: 6 VA. • Tolerância da tensão de alimentação: ±10%. • Classe de isolamento do fio de cobre: H. • Classe de isolamento da bobina: F. • Grau de proteção com conetor: IP 65. • Ligação eléctrica: PG 9 (com rotação de 360°). • Ligação pneumática: 1/8" ISO 228 (giratório 360°). • Pressão máxima da válvula solenoide: 10 bar. - Temperatura do fluido de alimentação: -10°C a +50°C. - Temperatura ambiente: -10°C a +50°C. - Diâmetro nominal de passagem 1,3 mm.
INTERRUPTOR DE FIM DE CURSO
A VIP foi concebida para a utilização de interruptores de fim de curso indutivos com contactos magnéticos e LED de sinalização, fornecidos com um kit que permite a sua rápida fixação nas ranhuras laterais da caixa. Os ímanes para a deteção da posição através de interruptores de fim de curso estão localizados no interior, pelo que só podem ser instalados durante a montagem da VIP e não numa fase posterior. Por este motivo, é necessário especificar o pedido de íman aquando da encomenda. A temperatura máxima do fluido deve ser inferior à temperatura máxima que o interruptor de fim de curso pode suportar.
DADOS TÉCNICOS DO INTERRUPTOR DE LIMITE
Modelo elétrico
REED (PNP/NPN)
REED (PNP)
HALL (PNP)
HALL (PNP)
Tipo de contato
N.O.
N.O.
N.O.
N.O.
Tensão de alimentação
V
5-120 AC/DC
5-50 AC/DC
10-30 DC
10-30 DC
Capacidade de corrente permanente da saída de comutação AC
mA
100
350
-
-
Capacidade de corrente permanente da saída de comutação DC
mA
100
500
100
100
Grau de proteção
IP 67
IP 67
IP 69K
IP 67
Temperatura ambiente
°C
-25/70
-25/+70
-25/+85
-25/+60
°F
-13÷158
-13 ÷ +158
-13/185
-13/+140
Número de fios
2
3
3
3
Comprimento do fio
m
2
2
0,3
2
0,3
2
0,3
ft
6,56
6,56
1
6,56
1
6,56
1
Conexão
Direto
Direto
M12
Direto
M12
Direto
M12
Categoria Atex
-
-
-
II 3D Ex tc IIIC T125°C Dc C
Certificações
CE/UKCA/UL/EAC/CCC
CE/UKCA/UL/EAC/CCC
CE/UKCA/UL/EAC
CE/UKCA/EAC
Códigos
FM7B7200
FM7B9200
FM7B9112
FM7C3200
FM7C3112
FM7A3200
FM7A3112
Material
PA / Inox
Cablagem do interruptor de fim de curso
PLACA DE INTERFACE NAMUR
VIP DN10 ÷ DN50 KBNJ0001
A temperatura máxima do fluido deve ser inferior à temperatura máxima suportada pela válvula solenoide.
