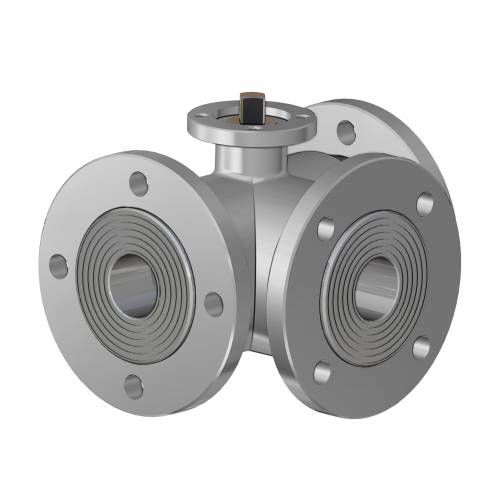

CARACTERÍSTICAS GERAIS: • A válvula é construída em aço inoxidável 316L. • Flanges de conexão: EN 1092-1 • Com 4 guarnições na esfera, permite desviar o fluxo em todas as direções, ver o diagrama. • Temperatura de operação: de -20°C a +150°C • Pressão de operação: ver a tabela. • Fluido interceptado: ar, água, fluidos alimentares • Tratamento externo: polido. • Flange de montagem do atuador conforme norma ISO 5211. • A versão com alavanca não possui a cabeça da válvula em conformidade com a ISO 5211 e não é possível montar nenhum tipo de atuador.
EXECUÇÕES ESPECIAIS A PEDIDO: • Flange: Aço galvanizado - ASME B16.5 Classe 150.300 • Guarnições de vedação em:
•PTFE carregado com vidro,
•PTFE carregado com carbografite,
•Polietileno de alta densidade.
• Para outras aplicações, entrar em contato com nosso departamento técnico.
CERTIFICAÇÕES: • Versão ATEX em conformidade com a Diretiva Europeia 2014/34/UE • Certificado ATEX a pedido
DIMENSÕES
MEDIDA
A
B
□C
D
E
øF
øG
øH
øL
øM
øN
n°xøP
X
Y
DN [mm]
[polegada]
DN 10
3/8"
120
60
6
46,5
54,5
46
36
6
90
60
10
4x14
85
130
DN 15
1/2"
130
65
6
49
57
54
42
6
95
65
15
4x14
90
130
DN 20
3/4"
140
70
9
56,5
69,5
65
50
7
105
75
20
4x14
100
170
DN 25
1"
150
75
9
61
74
65
50
7
115
85
25
4x14
110
170
DN 32
1" 1/4
180
90
14
81,5
94,5
65
50
7
140
100
32
4x18
130
240
DN 40
1" 1/2
200
100
14
89
102
90
70
9
150
110
40
4x18
140
240
DN 50
2"
220
110
17
91,5
106,5
90
70
9
165
125
50
4x18
150
260
DN 65
2" 1/2
240
120
17
101,5
116,5
125
102
11
185
145
65
4x18
160
300
DN 80
3"
260
130
17
116
134
125
102
11
200
160
80
8x18
175
330
DN 100
4"
300
150
17
131
149
125
102
11
220
180
100
8x18
190
330
MATERIAIS
1
Haste
316L S.S.
1.4401
UNI X2CrNiMo 17 12
2
Dado
303 S.S.
3
Anel aperta guarnição
304L S.S. (303 S.S.)
4*
Anel de vedação superior
P.T.F.E.
5*
O-ring de vedação do pino
FKM
6*
Disco de vedação do pino
P.T.F.E.
7
Esfera
316L S.S.
1.4401
UNI X2CrNiMo 17 12
8
Corpo
316L S.S.
1.4401
UNI X2CrNiMo 17 12
9*
Guarnições de vedação lateral
P.T.F.E.
10*
Guarnições de vedação das mangas
P.T.F.E.
11
Manga fêmea
316L S.S.
1.4401
UNI X2CrNiMo 17 12
12
Flange
316L S.S.
1.4401
UNI X2CrNiMo 17 12
* Detalhes do kit de substituição KGBV46...
DIAGRAMA DE PRESSÃO/TEMPERATURA
TORQUE DE PARTIDA em Nm
MEDIDA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
142
212
304
PN 40 bar
9
18
23
27
36
54
83
Os valores do torque podem variar dependendo da temperatura e do tipo de fluido. Considerar um fator de segurança de 1,4. Com ciclos frequentes de abertura e fechamento, o torque de manobra pode diminuir significativamente em comparação ao inicial. Os acoplamentos atuador/válvula, mostrados nas páginas a seguir, são realizados para válvulas que interceptam fluidos líquidos ou gasosos, limpos e para temperaturas médias. Para maiores informações ou usos diferentes, consultar nosso departamento de vendas.
diagrama da esfera em “L”
NB: Com o atuador SR NORMALMENTE FECHADO, a posição de repouso da esfera deve ser "A". Com o atuador SR NORMALMENTE ABERTO, a posição de repouso da esfera deve ser "B".
Vista de cima
Diagrama da esfera em "T"
Com o atuador, apenas duas posições são possíveis com rotação de 90°: a configuração da esfera deve sempre ser comunicada ao nosso escritório de vendas.
NB: Com o atuador SR NORMALMENTE FECHADO, escolher a posição de repouso da esfera; alimentando, o atuador gira no sentido anti-horário. Com o atuador SR NORMALMENTE ABERTO, escolher a posição de repouso da esfera; alimentando, o atuador gira no sentido horário.
