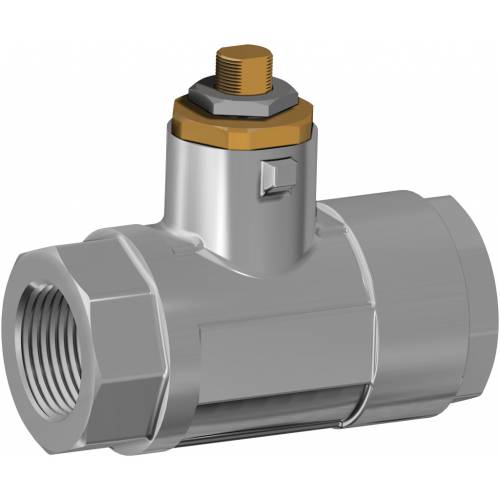

CARACTERÍSTICAS GERAIS: • A válvula é construída para uso em altas pressões em plantas hidráulicas, pneumáticas e industriais em geral. • Temperatura de operação: de -20°C a +80°C • Pressão de operação: 210 bar, ver o diagrama • Fluido interceptado: óleos, produtos petrolíferos e petroquímicos, fluidos não agressivos. • Extremidade rosqueada em conformidade com a norma ISO 7/1.
EXECUÇÕES ESPECIAIS A PEDIDO: • Para outras aplicações, entrar em contato com nosso departamento de vendas.

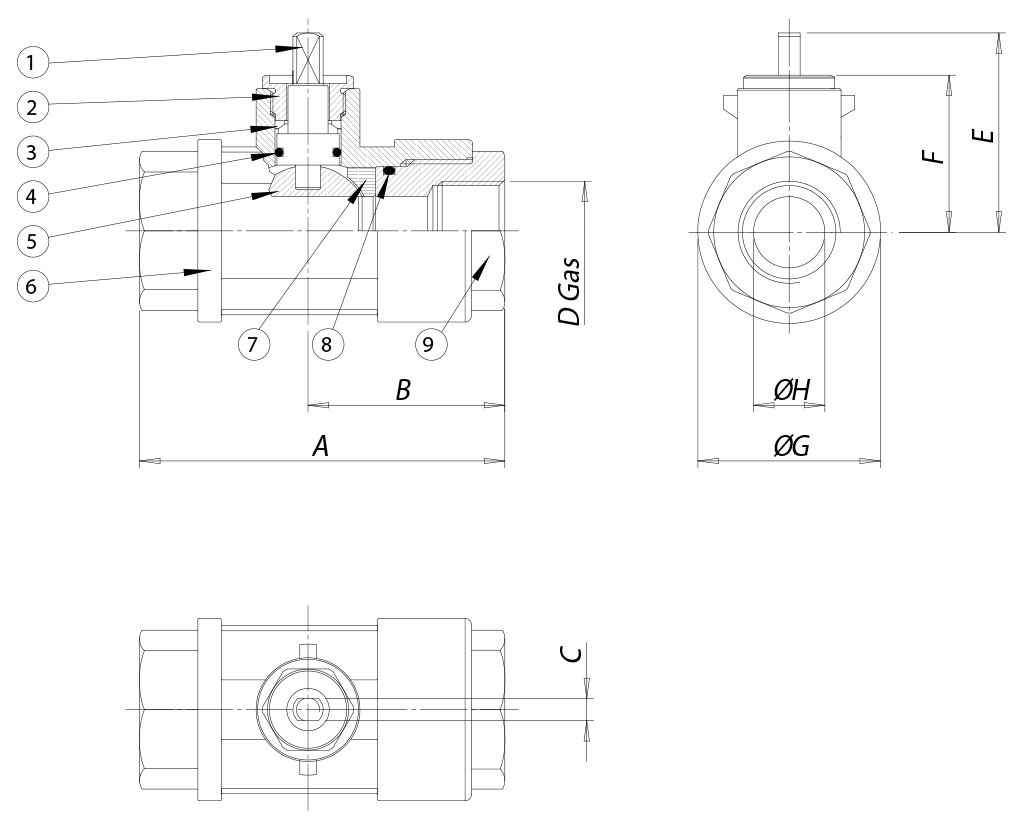

DIMENSÕES
MEDIDA
A
B
C
øD
E
F
øG
øH
DN [mm]
[polegada]
DN 10
3/8"
75
44
7
3/8”
45
35
30
8
DN 15
1/2"
85
47
7
1/2”
47
36,5
36
12
DN 20
3/4"
95
54
10
3/4”
64,5
50,5
45
16
DN 25
1"
105
56
10
1”
66,8
53
53
20
MATERIAIS
1
Haste*
Latão
EN 12164 CW614N
2
Aperta guarnição*
Latão
EN 12164 CW614N
3
Torque de vedação superior
P.T.F.E.
4
O-ring de vedação da haste
FKM
5
Esfera
Latão cromado polido
EN 12164 CW614N
6
Corpo*
Latão
EN 12165 CW617N
7
Guarnições de vedação lateral
Resina acetálica
8
O-ring de vedação da manga
FKM
9
Manga fêmea*
Latão
EN 12165 CW617N
* Tratamento externo: Niquelatura brilhante

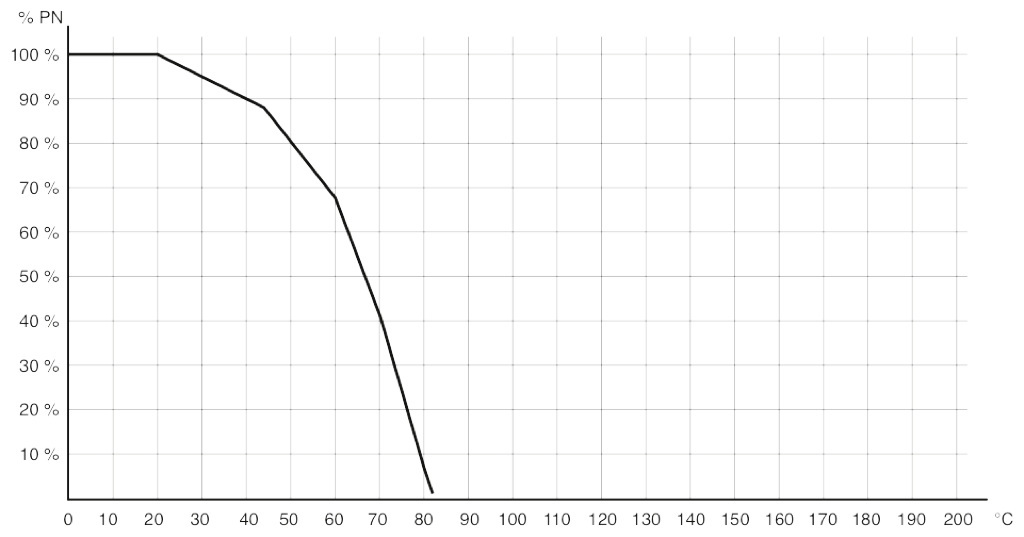

DIAGRAMA DE PRESSÃO/TEMPERATURA

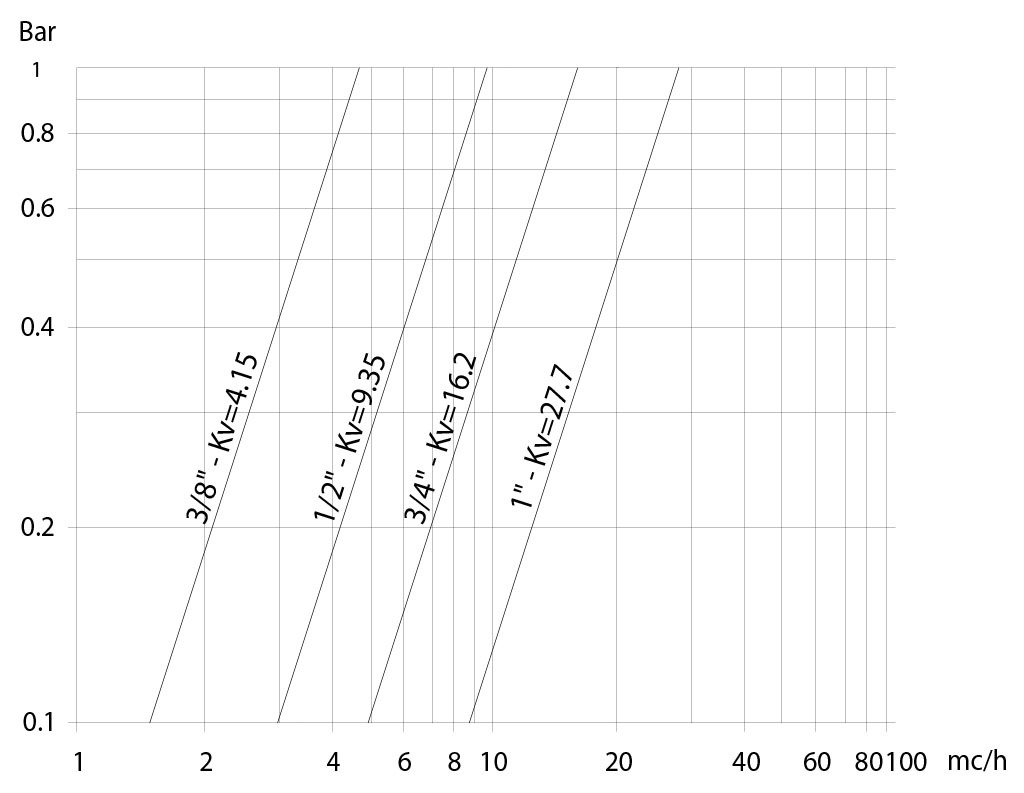

Fluxo/queda de pressão e coeficiente nominal Kv
O valor Kv é o valor da vazão em m3/h (com água a 15°C) que causa a queda de pressão de 1 bar.
TORQUES DE PARTIDA em Nm
MEDIDA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
PN 210 bar
7
11
15
20
Os valores do torque podem variar dependendo da temperatura e do tipo de fluido. Considerar um fator de segurança de 1,4. Com ciclos frequentes de abertura e fechamento, o torque de manobra pode diminuir significativamente em comparação ao inicial. Os acoplamentos atuador/válvula, mostrados nas páginas a seguir, são realizados para válvulas que interceptam fluidos líquidos ou gasosos, limpos e para temperaturas médias. Para mais informações ou usos diferentes, consultar nosso departamento de vendas.
