Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono

Baixar Catálogo geral
Baixar catálogo de acessórios para actuadores
Decodificar MAGNUM & THOR
Configurar o seu produto
Baixar o arquivo em 2D e 3D em vários formatos
iconaDisegni
Baixar Condições de venda
Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono
Macro Válvulas de esfera
Categoria MAGNUM
Subcategoria MAGNUM Wafer

Família MAGNUM Wafer PN 16-40 ANSI 150-300

CONFIGURAR Acionamento
SOLICITAR INFORMAÇÃO
IMPRIMIR PÁGINA
CÓDIGO DE DECODIFICAÇÃO
  • benefícios
  • características
  • dimensões
  • materiais
  • diagramas e torques de partida
  • acessórios
  • documentos
Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - benefícios -

1. Dispositivo antiestático (continuidade elétrica entre a esfera, a haste e o corpo)
São evitadas cargas eletrostáticas que podem causar ignição em ambientes inflamáveis e/ou explosivos
Segurança garantida do contato durante toda a vida útil da válvula

2. Anel antifricção duplo
Garante um menor torque de acionamento da válvula
Menor desgaste comparado com a execução com anel simples

3. Pacote de guarnições em "V" com 3 juntas e o-ring
Uma vedação perfeita é garantida mesmo após um número de ciclos elevado

4. Molas a prato na vedação da haste
Garantem a recuperação das folgas devido ao desgaste causado pelo movimento semi-rotativo do eixo evitando perdas para fora
Permitem manter energizadas as guarnições "chevron" (em V), evitando vazamentos para fora, diante de variações de temperatura consideráveis.

5. Vedação elastificada em grafite a pedido
Garante uma vedação para fora independentemente das variações de temperatura às quais a válvula está sujeita

Maior precisão no alinhamento dos eixos graças ao processamento do bruto ao acabado com um único posicionamento
Maior vida útil da própria válvula
Menor torque de acionamento

Corpo da válvula em aço carbono feito com material normalizado certificado NACE em execução standard
Garante uma maior resistência à corrosão
Maior ductilidade do material

Processo de produção realizado inteiramente na OMAL
Controle máximo em todas as fases de processamento
Possibilidade de fornecer rapidamente execuções especiais exigidas pelo cliente

Certificado "Fire Safe"
Garante a vedação da válvula mesmo em caso de incêndio.

Certificado ATEX
Permite a instalação na presença de um ambiente potencialmente explosivo.

Certificação "TA LUFT fugitive emission"
Garante um alto grau de segurança da vedação da haste para o exterior

Certificado PED
Cumprimento total das normas de segurança europeias para os dispositivos sob pressão

Certificados até SIL 3
Alto nível de segurança funcional

EXECUÇÃO STANDARD
• Esfera flutuante contida, passagem total
• Vedação soft-seat Modified PTFE
• Normas para flange de conexão EN 1092-1; ASME B16.5
• Temperaturas de operação ver diagrama de pressão temperatura
• Classe de pressão: PN16-40; ANSI 150-300
• Classe de vedação: EN12266-1 rate A
• Fluido interceptado: ar, água, gás, produtos petrolíferos.
• Dispositivo antiestático EN12266-2
• Vedação da haste: pacote em V de série em Modified PTFE
• Vedação adicional da haste com O-ring FKM
• Haste anti Blow-out
• Perfuração do plano para atuador conforme ISO 5211
• Ângulo de fechamento >7°
• Tratamento da superfície de polimento

EXECUÇÕES A PEDIDO
• Execução para temperatura de -40°C em LF2
• Para outros tipos de flanges, contatar nosso escritório de vendas.
• Guarnições de vedação em: PTFE preenchido com vidro (PTFE-GF), PTFE preenchido com carbografite (PTFE-CF). Para outros tipos de materiais, contatar nosso escritório de vendas.
• Execução unidirecional com furo de compensação da pressão na esfera
• Alavanca inox
• Porcas e molas da haste em aço inoxidável
• Para execuções com materiais (corpo/esfera/haste) diferentes do standard, contatar nosso escritório de vendas
• Tratamento de superfície: galvanização branca, pintura epóxi (para outros tratamentos, contatar nosso escritório de vendas).
• Marcação e certificado ATEX A PEDIDO

CERTIFICAÇÕES
• Em conformidade com a diretiva europeia 2014/68/UE PED;
• Fugitive Emission ISO 15848 (ISO FE BH-C03-SSA 0);
• TA-LUFT VDI 2440;
• FIRE SAFE: ISO 10497 Third ed. 2010 / API 607 Sixth ed. 2010;
• Nível de segurança funcional até SIL 3, em conformidade com a IEC 61508
• Em conformidade com a diretiva ATEX 2014/34/UE, certificado ATEX A PEDIDOS

NORMAS DE PROJETO
• Espessuras do corpo em conformidade com: ASME B16.34, ASME VIII div.1, EN 12516.
• Materiais e classificações em conformidade com ASME B16.34 para válvulas ANSI e EN 12516 para válvulas PN

Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - dimensões -

DIMENSÕES
MEDIDA
∅E
L
B
C
ATT.ISO
∅M
∅N
F/T
H
Y
KIT DE ALAVANCA

DN [mm]
[polegada]
DN 15
1/2"
13
36
52
10
F03
36
M5
10/6
71
140
KLV58004
DN 20
3/4"
19
39
55
10
F03
36
M5
10/6
73
140
KLV58004
DN 25
1"
25
43
68
15
F04
42
M5
12/8
87
150
KLV58006
DN 32
1" 1/4
32
51 o 54
73
15
F04
42
M5
12/8
91
150
KLV58006
DN 40
1" 1/2
38
63
93
21
F05
50
M6
16/10
108
275
KLV58008
DN 50
2"
51
83
102
21
F05
50
M6
16/10
118
275
KLV58008
DN 65
2" 1/2
64
107
130,5
28
F07
70
M8
22/14
143
350
KLV58010
DN 80
3"
76
120
137,5
28
F07
70
M8
22/14
150
350
KLV58010
DN 100
4"
95
152
166
35
F10
102
M10
30/18
192
450
KLV58012

Todas as válvulas sãoo a esfera, exceto a DN32 com face a face de 51 mm

Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - dimensões -

DIMENSÕES   -PN-
MEDIDA
PN
A
∅G
∅R
S
∅H
N° FUROS
∅I
P
L
Kg. (X)
Kg. (XX)
KIT DE GUARNIÇÕES
DN [mm]
[polegada]
DN 15
1/2"
PN 16-40
32
90
45
1
65
4
M12
14
36
1,4
-
KGBV480040
DN 20
3/4"
PN 16-40
35
100
58
2
75
4
M12
14
39
1,8
-
KGBV480050
DN 25
1"
PN 16-40
42
110
68
2
85
4
M12
16
43
2,5
-
KGBV480060
DN 32
1" 1/4
PN 16-40
47
130
78
2
100
4
M16
20
51*
4,0
-
KGBV480070
DN 32
1" 1/4
PN 16-40
47
130
78
2
100
4
M16
20
54
4,3
-
KGBV480070
DN 40
1" 1/2
PN 16-40
58
140
88
3
110
4
M16
20
63
5,9
-
KGBV480080
DN 50
2"
PN 16-40
67
150
102
3
125
4
M16
20
83
8,9
6,3
KGBV480090
DN 65
2" 1/2
PN16
83
178
122
3
145
4
M16
20
107
16,2
9,7
KGBV480100
DN 65
2" 1/2
PN 25-40
83
178
122
3
145
8
M16
20
107
16,1
-
KGBV480100
DN80
3"
PN 16-40
90
190
138
3
160
8
M16
20
120
20,0
12,5
KGBV480110
DN 100
4"
PN16
101
220
160
3
180
8
M16
20
152
34,0
20,3
KGBV480120
DN 100
4"
PN 25-40
105
235
162
3
190
8
M20
25
152
39,1
-
KGBV480120

DIMENSÕES   -ANSI-
MEDIDA
ANSI
A
∅G
∅R
S
∅H
N° FUROS
∅I
P
L
Kg. (X)
KIT DE GUARNIÇÕES
DN [mm]
[polegada]
DN 15
1/2"
ANSI 150
32
90
45
1
60,5
4
1/2”UNC
14
36
1,4
KGBV480040
DN 15
1/2"
ANSI 300
34
90
45
1
66,5
4
1/2”UNC
14
36
1,4
KGBV480040
DN 20
3/4"
ANSI 150
35
100
52
1,6
69,8
4
1/2”UNC
14
39
1,8
KGBV480050
DN 20
3/4"
ANSI 300
40
110
52
1,6
82,6
4
5/8”UNC
15
39
2,1
KGBV480050
DN 25
1"
ANSI 150
42
110
60
1,6
79,2
4
1/2”UNC
16
43
2,5
KGBV480060
DN 25
1"
ANSI 300
45
118
60
1,6
88,9
4
5/8”UNC
16
43
2,9
KGBV480060
DN 32
1" 1/4
ANSI 150
47
118
72
1,6
88,9
4
1/2”UNC
20
54
3,8
KGBV480070
DN 32
1" 1/4
ANSI 300
47
130
72
1,6
98,6
4
5/8”UNC
20
54
4,3
KGBV480070
DN 40
1" 1/2
ANSI 150
58
127
82
1,6
98,6
4
1/2”UNC
20
63
5,1
KGBV480080
DN 40
1" 1/2
ANSI 300
58
150
82
1,6
114,3
4
3/4”UNC
25
63
7,0
KGBV480080
DN 50
2"
ANSI 150
67
150
102
1,6
120,6
4
5/8”UNC
20
83
9,1
KGBV480090
DN 50
2"
ANSI 300
73
160
102
1,6
127,0
8
5/8”UNC
20
83
10,4
KGBV480090
DN 65
2" 1/2
ANSI 150
83
178
122
1,6
139,7
4
5/8”UNC
20
107
16,4
KGBV480100
DN 65
2" 1/2
ANSI 300
89
190
122
1,6
149,4
8
3/4”UNC
25
107
18,6
KGBV480100
DN 80
3"
ANSI 150
90
190
135
1,6
152,4
4
5/8”UNC
20
120
20,4
KGBV480110
DN 80
3"
ANSI 300
96
205
138
1,6
168,1
8
3/4”UNC
25
120
24,0
KGBV480110
DN 100
4"
ANSI 150
101
220
160
1,6
190,5
8
5/8”UNC
20
152
34,0
KGBV480120
DN 100
4"
ANSI 300
115
250
160
1,6
200,2
8
3/4”UNC
25
152
46,4
KGBV480120

*Esfera não contida

Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - materiais -

N°
  Descrição
  Aço carbono A105
Aço carbono LF2 A350
  1
  Corpo
  ASTM A105
  ASTM A350 LF2
  2
Anel
  3
  Esfera
ASTM A351 CF8(*) (1.4308/Gx5CrNi19-10)
  4
  Naster
ASTM A182F6A/A479 Tp.410 (**)
  5*
 Sede
  Modified PTFE (.)
  6*
  Guarnição corpo anel
  Modified PTFE (.)
  7*
 Vedação inferior da haste
  Modified PTFE (.)
  8*
    Pacote em V
  Modified PTFE (.)
  9*
O-ring da haste
  FKM (.)
  10
 Anel aperta guarnição
  Aço carbono galvanizado  (x)
  11
Placa de bloqueio da porca
  304 S.S.
  12
 Porca da haste
   Aço carbono galvanizado (x)
  13
Molas de copo
   Aço carbono galvanizado (xx)
  14
Dispositivo antiestático
  316 S.S.
  15
 Contraporca
   Aço carbono galvanizado (x)
  16
Parafuso de retenção
  A2-70 (304 S.S.)
  17
Retenção de posição
 Aço carbono galvanizado (x)
  18
 Alavanca
  Fe37 galvanizado (x)
* Componentes do kit de guarnições


A pedido disponível em:


(*): A351 CF8M
(**): A564 TP.630 (17-4PH)
(x): 304 s.s.
(xx): 301 s.s.


(.): Outros materiais disponíveis a pedido

Diagrama de pressão/temperatura para válvulas com corpo em aço carbono

Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - diagramas e torques de partida - Diagrama de pressão/temperatura para válvulas com corpo em aço carbono

Diagrama de pressão/temperatura para válvulas com corpo em aço inoxidável

Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - diagramas e torques de partida - Diagrama de pressão/temperatura para válvulas com corpo em aço inoxidável

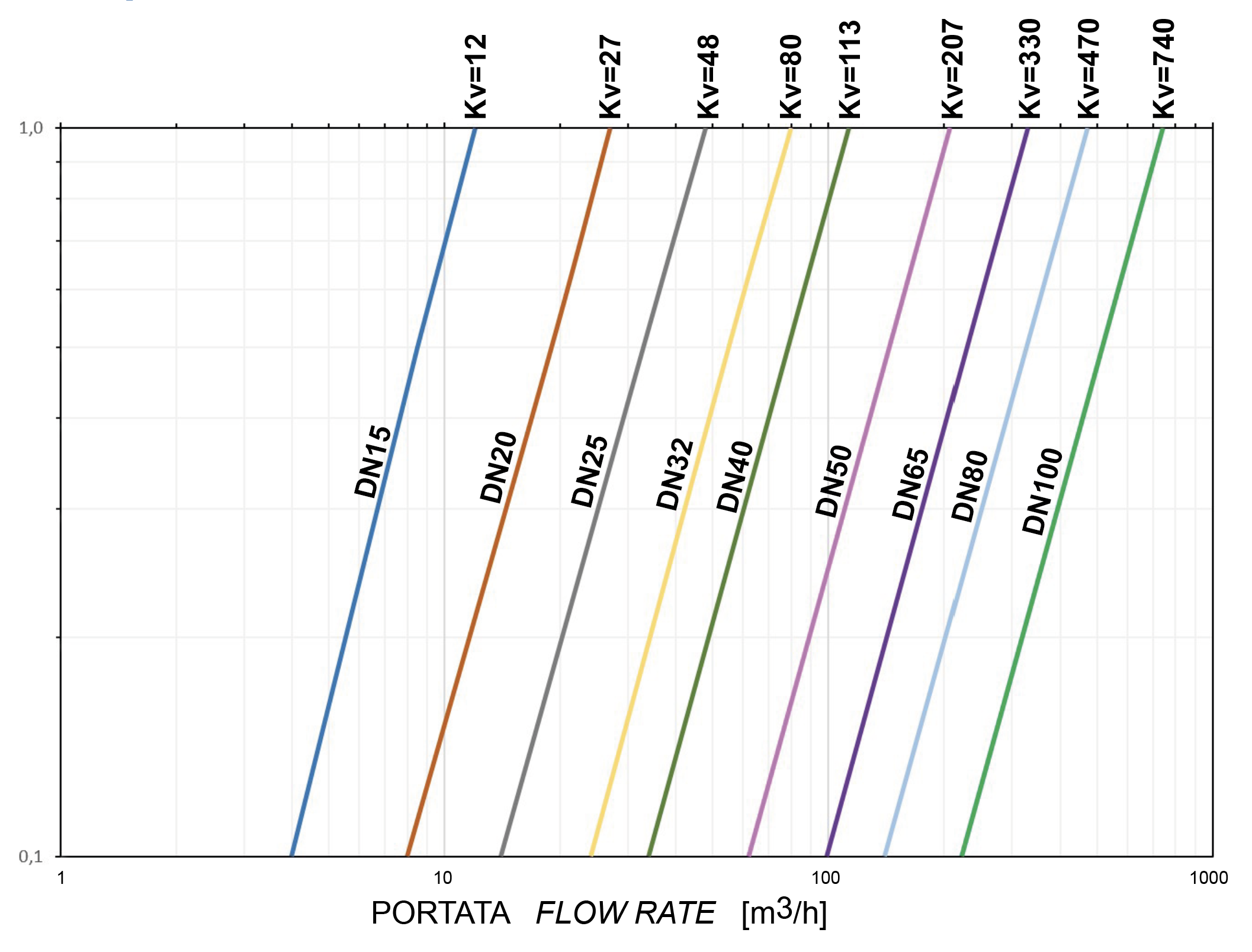

Fluxo/queda de pressão e coeficiente nominal Kv

Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - diagramas e torques de partida - Fluxo/queda de pressão e coeficiente nominal Kv

O valor Kv é o valor da vazão em m3/h (com água a 15°C) que causa a queda de pressão de 1 bar.

TORQUE DE PARTIDA EM Nm COM SEDE EM TFM 1600 E COM FLUIDO INTERCEPTADO DE ÁGUA (*)
MEDIDA
DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100
0 bar








PN16 bar 8131827376180120215
PN25 bar 9,5152029406795130230
PN40 bar 111721314175110165280
ANSI 150-20 bar 9141928386590128220
ANSI 300-50 bar 121921324280120170290


(*): se forem interceptados fluidos de desengorduramento e/ou contendo partículas sólidas os torques de operação podem ser aumentados em comparação com o relatado na tabela.


Os valores de torque em Nm podem variar dependendo da temperatura e do fluido. Considerar um fator de segurança de 1.4. Com frequentes ciclos de abertura e fechamento o torque de operação pode diminuir significativamente em relação ao inicial.


O dimensionamento dos atuadores pneumáticos foi feito considerando uma pressão mínima de alimentação de 5,6 barg.

EXTENSÃO GUIADA POR FUSÃO A ALAVANCA

Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - acessórios - EXTENSÃO GUIADA POR FUSÃO A ALAVANCA

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
AISI304 S.S.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR
5
Alavanca
Fe 37 galvanizado(*)
6
Porca
aço carbono galvanizado (*)
7
Trava da alavanca
aço carbono galvanizado (*)
8
Parafuso de parada da alavanca
A2-70
9
Espaçador
PTFE Carbon Filled


(*): A pedido disponível em 304 S.S.


DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido

EXTENSÃO GUIADA POR FUSÃO PARA ATUADOR

Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - acessórios - EXTENSÃO GUIADA POR FUSÃO PARA ATUADOR

 MATERIAIS
PART. N°
 DESCRIÇÃO
MATERIAL
1
Extensão
ASTM A351 CF8M
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA A ALAVANCA

Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - acessórios - EXTENSÃO GUIADA SOLDADA A ALAVANCA

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 s.s.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-Ring
NBR
5
Alavanca
Fe 37 galvanizado (*)
6
Porca
aço carbono galvanizado  (*)
7
Parada da alavanca
aço carbono galvanizado  (*)
8
Parafuso de parada da alavanca
A2-70
9
Porca de parada da alavanca
A2-70 (**)
10
Espaçador
PTFE Carbon Filled


(*): A pedido disponível em 304 S.S.
(**): não presente nas válvulas com conexão iso F04.

DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA PARA ATUADOR

Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - acessórios - EXTENSÃO GUIADA SOLDADA PARA ATUADOR

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 S.S.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO COM VEDAÇÃO ADICIONAL

Válvula de esfera MAGNUM Wafer PN 16-40 ANSI 150-300 aço carbono - acessórios - EXTENSÃO COM VEDAÇÃO ADICIONAL

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 s.s.
2
Pino
AA564 TP.630 (17-4ph)
3
Anel Anti-fricção
TFM1600
4
O-Ring
FKM
5
Gaxeta Em V
TFM1600
6
Anel Aperta-guarnição
304 s.s.
7
Molas prato
50CrV4 Galvanizado
8
Porca de haste
UNI 3740-1 6S Galvanizado
9
Placa de Bloqueio da Porca
304 s.s.
10
Guarnição de vedação
GRAFOIL


DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

CONFIGURAR DIRIGIR
Selecionar os parâmetros de pesquisa
PESQUISA DE ITEM
X FECHAR

PRÓXIMO EVENTO

Valve World 2024
Valve World 2024
Düsseldorf (Germany), 3rd - 5th December 2024
