Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável

Baixar Catálogo geral
Baixar catálogo de acessórios para actuadores
Decodificar MAGNUM & THOR
Configurar o seu produto
Baixar o arquivo em 2D e 3D em vários formatos
iconaDisegni
Baixar Condições de venda
Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável
Macro Válvulas de esfera
Categoria MAGNUM
Subcategoria MAGNUM Split Wafer

Família MAGNUM Split Wafer PN 63-100 ANSI 600

CONFIGURAR Acionamento
SOLICITAR INFORMAÇÃO
IMPRIMIR PÁGINA
CÓDIGO DE DECODIFICAÇÃO
  • benefícios
  • características
  • dimensões
  • materiais
  • diagramas e torques de partida
  • acessórios
  • documentos
Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - benefícios -

1. Dispositivo antiestático (continuidade elétrica entre a esfera, a haste e o corpo)
São evitadas cargas eletrostáticas que podem causar ignição em ambientes inflamáveis e/ou explosivos
Segurança garantida do contato durante toda a vida útil da válvula

2. Anel antifricção duplo
Garante um menor torque de acionamento da válvula
Menor desgaste comparado com a execução com anel simples

3. Pacote de guarnições em "v" com 3 guarnições mais o-ring
Uma vedação perfeita é garantida mesmo após um grande número de ciclos

4. Molas a prato na vedação da haste
Garantem a recuperação das folgas devido ao desgaste causado pelo movimento semi-rotativo do eixo evitando perdas para fora
Permitem manter energizadas as guarnições "chevron" (em V), evitando vazamentos para fora, diante de variações de temperatura consideráveis.

5. Vedação elastificada em grafite
Garante uma vedação para fora independentemente das variações de temperatura às quais a válvula está sujeita

Maior precisão no alinhamento dos eixos graças ao processamento do bruto ao acabado com um único posicionamento
Maior vida útil da própria válvula
Menor torque de acionamento

Corpo da válvula em aço carbono feito com material normalizado certificado NACE em execução standard
Garante uma maior resistência à corrosão
Maior ductilidade do material

Processo de produção realizado inteiramente na OMAL
Controle máximo em todas as fases de processamento
Possibilidade de fornecer rapidamente execuções especiais exigidas pelo cliente

Certificado "Fire Safe"
Garante a vedação da válvula mesmo em caso de incêndio.

Certificado ATEX
Permite a instalação na presença de um ambiente potencialmente explosivo.

Certificação "TA LUFT fugitive emission"
Garante um alto grau de segurança da vedação da haste para o exterior

Certificado PED
Cumprimento total das normas de segurança europeias para os dispositivos sob pressão

Certificados até SIL 3
Alto nível de segurança funcional

EXECUÇÃO STANDARD
• Esfera baixa flutuante, passagem total
• Vedação soft-seat: DEVLON
• Normas para flange de conexão EN 1092-1; ANSI B16.5
• Temperaturas operacionais ver diagrama de pressão temperatura
• Classe de pressão: PN 63-100; ANSI 600
• Classe de vedação: EN12266-1 rate A
• Fluido interceptado: derivados de petróleo, fluidos autolubrificantes (líquidos e gasosos), desde que compatíveis com os materiais construtivos. Para fluidos não autolubrificantes (água,…) ou outras aplicações, contatar o escritório de vendas.
• Dispositivo antiestático EN12266-2
• Vedação da haste: embalagem em V de série em Modified PTFE
• Vedação adicional da haste com O-ring FKM
• Haste anti Blow-out
• Plano de perfuração do atuador conforme ISO 5211
• Ângulo de fechamento >7°

EXECUÇÕES A PEDIDO
• Para outros tipos de flanges, contatar nosso escritório de vendas.
• Guarnições de vedação em: PTFE preenchido com vidro (PTFE-GF), PTFE preenchido com carbografite (PTFE-CF). Para outros tipos de material, contatar nosso escritório de vendas.
• Execução unidirecional com furo de compensação de pressão na bola.
• Alavanca de aço inoxidável.
• Porcas e molas de haste de aço inoxidável.
• Marcação e certificado ATEX A PEDIDOS

CERTIFICAÇÕES
• Conformidade com a diretiva europeia 2014/68/UE PED; Fugitive Emission ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; FIRE SAFE: ISO 10497 Third ed. 2010 / API 607 Sixth ed. 2010
• Nível de segurança funcional até SIL 3, em conformidade com a IEC 61508
• Em conformidade com a diretiva ATEX 2014/34/UE, certificado ATEX A PEDIDOS

NORMAS DE PROJETO
• Espessuras do corpo em conformidade com: ASME B16.34, ASME VIII div.1, EN 12516.
• Materiais e classificações em conformidade com ASME B16.34 para válvulas ANSI e EN 12516 para válvulas PN

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - dimensões -

DIMENSÕES
MEDIDA
∅E
L
B
C
ATT.ISO
∅M
∅N
F/T
H
Y
KIT DE ALAVANCA
DN [mm]
[polegada]
DN 15
1/2"
13
68
54,5
95
F04
42
M5
12/8
80
150
KLV58006
DN 20
3/4"
19
72
57,5
95
F04
42
M5
12/8
83
150
KLV58006
DN 25
1"
25
87
71,5
14,6
F05
50
M6
16/10
95
275
KLV58008
DN 32
1" 1/4
32
92
76,5
14,6
F05
50
M6
16/10
100
275
KLV58008
DN 40
1" 1/2
38
107
98,5
20,4
F07
70
M8
22/14
120
350
KLV58010
DN 50
2"
51
115
107,5
20,4
F07
70
M8
22/14
129
350
KLV58010
DN 65
2" 1/2
64
140
144
25,1
F10
102
M10
30/18
180
450
KLV58012
DN 80
3"
76
150
151,5
25,1
F10
102
M10
30/18
188
450
KLV58012
DN 100
4"
102
190
196,5
40,5
F14
140
M16
45/30
233
800
KLV58014

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - dimensões -

DIMENSÕES -PN-
MEDIDA
PN
A
G
R
S
H
N° FUROS
I
P
Kg
L
KIT DE GUARNIÇÕES
DN [mm]
[polegada]
DN 15
1/2"
PN 63-100
40
95
45
2
75
4
M12
16
4,2
68
KGBV472040
DN 20
3/4"
PN 63-100
45
115
58
2
90
4
M16
20
6,7
72
KGBV472050
DN 25
1"
PN 63-100
50
125
68
2
100
4
M16
20
6,9
87
KGBV472060
DN 32
1" 1/4
PN 63-100
55
145
78
2
110
4
M20
24
9,3
92
KGBV472070
DN 40
1" 1/2
PN 63-100
68
160
88
3
125
4
M20
24
13,5
107
KGBV472080
DN 50
2"
PN 63
79
170
102
3
135
4
M20
24
16,5
115
KGBV472090
DN 50
2"
PN 100
79
185
102
3
145
4
M24
28
19,5
115
KGBV472090
DN 65
2" 1/2
PN 63
94
208
122
3
160
8
M20
25
29,5
140
KGBV472100
DN 65
2" 1/2
PN 100
101
220
122
3
170
8
M24
30
33,2
140
KGBV472100
DN 80
3"
PN 63
101,5
220
138
3
170
8
M20
25
34,9
150
KGBV472110
DN 80
3"
PN 100
108,5
235
138
3
180
8
M24
30
40,3
150
KGBV472110
DN 100
4"
PN 63
123
275
162
3
200
8
M24
30
67,5
190
KGBV472120
DN 100
4"
PN 100
123
275
162
3
210
8
M27
32
67,2
190
KGBV472120

DIMENSÕES  -ANSI-
MEDIDA
ANSI
A
G
R
S
H
N° FUROS
I
P
Kg
L
KIT DE GUARNIÇÕES
DN [mm]
[polegada]
DN 15
1/2"
ANSI 600
40
95
35,16,4
66,5
4
1/2”UNC
16
4,1
68
KGBV472040
DN 20
3/4"
ANSI 600
45
115
42,9
6,4
82,6
4
5/8”UNC
20
4,4
72
KGBV472050
DN 25
1"
ANSI 600
50
125
50,8
6,4
88,9
4
5/8”UNC
20
6,3
87
KGBV472060
DN 32
1" 1/4
ANSI 600
55
135
63,5
6,4
98,6
4
5/8”UNC
20
7,6
92
KGBV472070
DN 40
1" 1/2
ANSI 600
68
155
73
6,4
114,3
4
3/4”UNC
24
11,2
107
KGBV472080
DN 50
2"
ANSI 600
79
170
91,96,4
127
8
5/8”UNC
20
15,5
115
KGBV472090
DN 65
2" 1/2
ANSI 600
94
208
104,6
6,4
149,4
8
3/4”UNC
25
28,3
140
KGBV472100
DN 80
3"
ANSI 600
101,5
220
127
6,4
168,1
8
3/4”UNC
25
33,8
150
KGBV472110
DN 100
4"
ANSI 600
126
279
157,2
6,4
215,9
8
7/8”UNC
30
68,2
190
KGBV472120

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - materiais -

MATERIAIS
SPLIT WAFER PN63-100 ANSI 600 aço inoxidável
N°
Descrição
Aço inoxidável 316
1
Corpo
ASTM A182 F316 / A479TP.316 (x) (1.4401 / X5CrNiMo17-12-2)
2
Anel
3
Esfera
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4
Haste
A564 TP.630 (17-4PH)
5*
Sede
DEVLON (.)
6*
Guarnição corpo anel
GRAFOIL
7*
Vedação inferior da haste
Modified PTFE (.) •
8*
Pacote em V
Modified PTFE (.)
9*
O-ring da haste
FKM (.)
10
Anel apertaguarnição
304 S.S.
11
Placa de bloqueio da porca
304 S.S.
12
Porca da haste
Aço carbono galvanizado (x)
13
Molas de copo
Aço carbono galvanizado (xx)
14
Dispositivo antiestático
316 S.S.
15Parafuso corpo-anel
A2-70 (304 S.S.)
16Contraporca
Aço carbono galvanizado (x)
17Parafuso de retenção
A2-70 (304 S.S.)
18Retenção de posição
Aço carbono galvanizado (x)
19Alavanca
Fe37 galvanizado (x)
* Componentes do kit de guarnições

A pedido disponível em:
(x): 304 s.s.
(xx): 301 s.s.
• : para ≤DN32 disponível apenas em DEVLON
(.): Outros materiais disponíveis a pedido

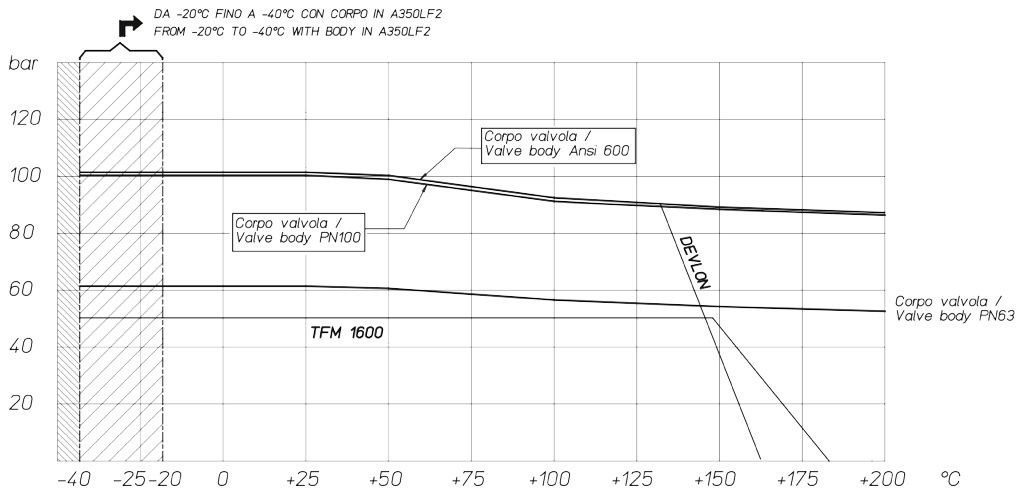

Diagrama de pressão/temperatura para válvulas com corpo em aço carbono

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - diagramas e torques de partida - Diagrama de pressão/temperatura para válvulas com corpo em aço carbono

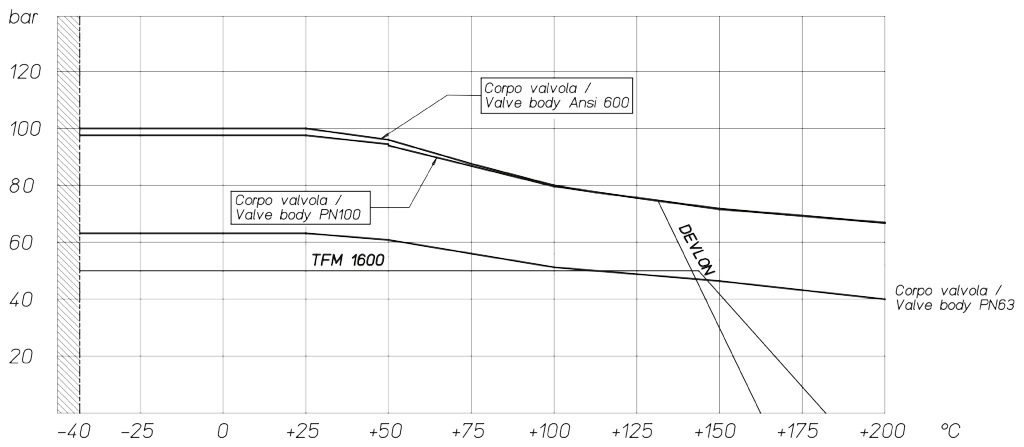

Diagrama de pressão/temperatura para válvulas com corpo em aço inoxidável

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - diagramas e torques de partida - Diagrama de pressão/temperatura para válvulas com corpo em aço inoxidável

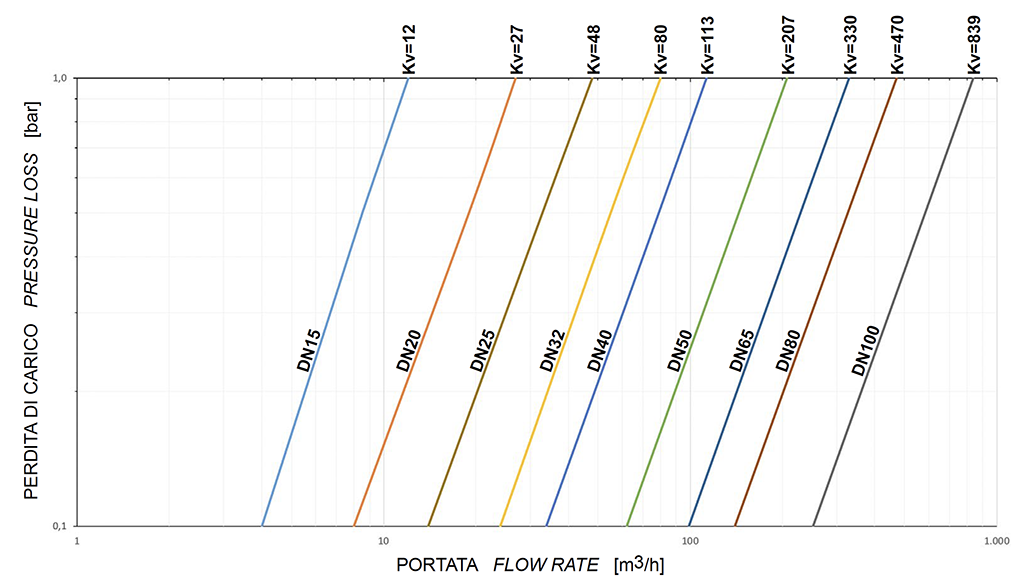

Fluxo/queda de pressão e coeficiente nominal Kv

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - diagramas e torques de partida - Fluxo/queda de pressão e coeficiente nominal Kv

O valor Kv é o valor da vazão em m3/h (com água a 15°C) que causa a queda de pressão de 1 bar.

O dimensionamento dos atuadores pneumáticos foi feito considerando uma pressão mínima de alimentação de 5,6 barg.

EXTENSÃO GUIADA POR FUSÃO A ALAVANCA

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - acessórios - EXTENSÃO GUIADA POR FUSÃO A ALAVANCA

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
AISI304 S.S.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR
5
Alavanca
Fe 37 galvanizado(*)
6
Porca
aço carbono galvanizado (*)
7
Trava da alavanca
aço carbono galvanizado (*)
8
Parafuso de parada da alavanca
A2-70
9
Espaçador
PTFE Carbon Filled


(*): A pedido disponível em 304 S.S.


DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido

EXTENSÃO GUIADA POR FUSÃO PARA ATUADOR

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - acessórios - EXTENSÃO GUIADA POR FUSÃO PARA ATUADOR

 MATERIAIS
PART. N°
 DESCRIÇÃO
MATERIAL
1
Extensão
ASTM A351 CF8M
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA A ALAVANCA

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - acessórios - EXTENSÃO GUIADA SOLDADA A ALAVANCA

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 s.s.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-Ring
NBR
5
Alavanca
Fe 37 galvanizado (*)
6
Porca
aço carbono galvanizado  (*)
7
Parada da alavanca
aço carbono galvanizado  (*)
8
Parafuso de parada da alavanca
A2-70
9
Porca de parada da alavanca
A2-70 (**)
10
Espaçador
PTFE Carbon Filled


(*): A pedido disponível em 304 S.S.
(**): não presente nas válvulas com conexão iso F04.

DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA PARA ATUADOR

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - acessórios - EXTENSÃO GUIADA SOLDADA PARA ATUADOR

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 S.S.
2
Pino
AISI 430 F
3
Bucha
DELRIN
4
O-RING
NBR


NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO COM VEDAÇÃO ADICIONAL

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço inoxidável - acessórios - EXTENSÃO COM VEDAÇÃO ADICIONAL

MATERIAIS
PART. N°
DESCRIÇÃO
MATERIAL
1
Extensão
304 s.s.
2
Pino
AA564 TP.630 (17-4ph)
3
Anel Anti-fricção
TFM1600
4
O-Ring
FKM
5
Gaxeta Em V
TFM1600
6
Anel Aperta-guarnição
304 s.s.
7
Molas prato
50CrV4 Galvanizado
8
Porca de haste
UNI 3740-1 6S Galvanizado
9
Placa de Bloqueio da Porca
304 s.s.
10
Guarnição de vedação
GRAFOIL


DIMENSÕES
ISO VÁLVULA
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

CONFIGURAR DIRIGIR
Selecionar os parâmetros de pesquisa
PESQUISA DE ITEM
X FECHAR

PRÓXIMO EVENTO

Valve World 2024
Valve World 2024
Düsseldorf (Germany), 3rd - 5th December 2024
