Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço carbono

Macro Válvulas de esfera

Categoria MAGNUM

Subcategoria MAGNUM Split Wafer

Família MAGNUM Split Wafer PN 63-100 ANSI 600

CONFIGURAR Acionamento

SOLICITAR INFORMAÇÃO

IMPRIMIR PÁGINA

BAIXAR CATÁLOGO MAGNUM SPLIT WAFER

CÓDIGO DE DECODIFICAÇÃO

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço carbono - benefícios -

1. Dispositivo antiestático (continuidade elétrica entre a esfera, a haste e o corpo)
São evitadas cargas eletrostáticas que podem causar ignição em ambientes inflamáveis e/ou explosivos
Segurança garantida do contato durante toda a vida útil da válvula

2. Anel antifricção duplo
Garante um menor torque de acionamento da válvula
Menor desgaste comparado com a execução com anel simples

3. Pacote de guarnições em "v" com 3 guarnições mais o-ring
Uma vedação perfeita é garantida mesmo após um grande número de ciclos

4. Molas a prato na vedação da haste
Garantem a recuperação das folgas devido ao desgaste causado pelo movimento semi-rotativo do eixo evitando perdas para fora
Permitem manter energizadas as guarnições "chevron" (em V), evitando vazamentos para fora, diante de variações de temperatura consideráveis.

5. Vedação elastificada em grafite
Garante uma vedação para fora independentemente das variações de temperatura às quais a válvula está sujeita

Maior precisão no alinhamento dos eixos graças ao processamento do bruto ao acabado com um único posicionamento
Maior vida útil da própria válvula
Menor torque de acionamento

Corpo da válvula em aço carbono feito com material normalizado certificado NACE em execução standard
Garante uma maior resistência à corrosão
Maior ductilidade do material

Processo de produção realizado inteiramente na OMAL
Controle máximo em todas as fases de processamento
Possibilidade de fornecer rapidamente execuções especiais exigidas pelo cliente

Certificado "Fire Safe"
Garante a vedação da válvula mesmo em caso de incêndio.

Certificado ATEX
Permite a instalação na presença de um ambiente potencialmente explosivo.

Certificação "TA LUFT fugitive emission"
Garante um alto grau de segurança da vedação da haste para o exterior

Certificado PED
Cumprimento total das normas de segurança europeias para os dispositivos sob pressão

Certificados até SIL 3
Alto nível de segurança funcional

EXECUÇÃO STANDARD
• Esfera flutuante flutuante, passagem total
• Vedação soft-seat: DEVLON
• Normas para flange de conexão EN 1092-1; ASME B16.5
• Temperaturas de operação ver diagrama de pressão temperatura
• Classe de pressão: PN 63-100; ANSI 600
• Classe de vedação: EN12266-1 rate A
• Fluido interceptado: derivados de petróleo, fluidos autolubrificantes (líquidos e gasosos), desde que compatíveis com os materiais construtivos. Para fluidos não autolubrificantes (água,…) ou outras aplicações, contatar o escritório de vendas.
• Dispositivo antiestático EN12266-2
• Vedação da haste: pacote em V de série em Modified PTFE
• Vedação adicional da haste com O-ring FKM
• Haste anti Blow-out
• Perfuração do plano para atuador conforme ISO 5211
• Ângulo de fechamento >7°
• Tratamento da superfície de polimento

EXECUÇÕES A PEDIDO
• Execução para temperatura de -40°C em LF2
• Para outros tipos de flanges, contatar nosso escritório de vendas.
• Guarnições de vedação em: PTFE preenchido com vidro (PTFE-GF), PTFE preenchido com carbografite (PTFE-CF). Para outros tipos de materiais, contatar nosso escritório de vendas.
• Execução unidirecional com furo de compensação da pressão na esfera
• Alavanca inox
• Porcas e molas da haste em aço inoxidável
• Para execuções com materiais (corpo/esfera/haste) diferentes do standard, contatar nosso escritório de vendas
• Tratamento de superfície: galvanização branca, pintura epóxi (para outros tratamentos, contatar nosso escritório de vendas).
• Marcação e certificado ATEX A PEDIDO

CERTIFICAÇÕES
• Em conformidade com a diretiva europeia 2014/68/UE PED; Fugitive Emission ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; FIRE SAFE: ISO 10497 Third ed. 2010 / API 607 Sixth ed. 2010
• Nível de segurança funcional até SIL 3, em conformidade com a IEC 61508
• Em conformidade com a diretiva ATEX 2014/34/EU, certificado ATEX A PEDIDOS

NORMAS DE PROJETO
• Espessuras do corpo de acordo com: ASME B16.34, ASME VIII div.1, EN 12516.
• Materiais e classificações em conformidade com ASME B16.34 para válvulas ANSI e EN 12516 para válvulas PN

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço carbono - dimensões -

DIMENSÕES
MEDIDA		∅E	L	B	C	ATT.ISO	∅M	∅N	F/T	H	Y	KIT DE ALAVANCA
DN [mm]	[polegada]	∅E	L	B	C	ATT.ISO	∅M	∅N	F/T	H	Y	KIT DE ALAVANCA
DN 15	1/2"	13	68	54,5	95	F04	42	M5	12/8	80	150	KLV58006
DN 20	3/4"	19	72	57,5	95	F04	42	M5	12/8	83	150	KLV58006
DN 25	1"	25	87	71,5	14,6	F05	50	M6	16/10	95	275	KLV58008
DN 32	1" 1/4	32	92	76,5	14,6	F05	50	M6	16/10	100	275	KLV58008
DN 40	1" 1/2	38	107	98,5	20,4	F07	70	M8	22/14	120	350	KLV58010
DN 50	2"	51	115	107,5	20,4	F07	70	M8	22/14	129	350	KLV58010
DN 65	2" 1/2	64	140	144	25,1	F10	102	M10	30/18	180	450	KLV58012
DN 80	3"	76	150	151,5	25,1	F10	102	M10	30/18	188	450	KLV58012
DN 100	4"	102	190	196,5	40,5	F14	140	M16	45/30	233	800	KLV58014

DIMENSÕES -PN-
MEDIDA		PN	A	G	R	S	H	N° FUROS	I	P	Kg	L	KIT DE GUARNIÇÕES
DN [mm]	[polegada]	PN	A	G	R	S	H	N° FUROS	I	P	Kg	L	KIT DE GUARNIÇÕES
DN 15	1/2"	PN 63-100	40	95	45	2	75	4	M12	16	4,2	68	KGBV472040
DN 20	3/4"	PN 63-100	45	115	58	2	90	4	M16	20	6,7	72	KGBV472050
DN 25	1"	PN 63-100	50	125	68	2	100	4	M16	20	6,9	87	KGBV472060
DN 32	1" 1/4	PN 63-100	55	145	78	2	110	4	M20	24	9,3	92	KGBV472070
DN 40	1" 1/2	PN 63-100	68	160	88	3	125	4	M20	24	13,5	107	KGBV472080
DN 50	2"	PN 63	79	170	102	3	135	4	M20	24	16,5	115	KGBV472090
DN 50	2"	PN 100	79	185	102	3	145	4	M24	28	19,5	115	KGBV472090
DN 65	2" 1/2	PN 63	94	208	122	3	160	8	M20	25	29,5	140	KGBV472100
DN 65	2" 1/2	PN 100	101	220	122	3	170	8	M24	30	33,2	140	KGBV472100
DN 80	3"	PN 63	101,5	220	138	3	170	8	M20	25	34,9	150	KGBV472110
DN 80	3"	PN 100	108,5	235	138	3	180	8	M24	30	40,3	150	KGBV472110
DN 100	4"	PN 63	123	275	162	3	200	8	M24	30	67,5	190	KGBV472120
DN 100	4"	PN 100	123	275	162	3	210	8	M27	32	67,2	190	KGBV472120

DIMENSÕES -ANSI-
MEDIDA		ANSI	A	G	R	S	H	N° FUROS	I	P	Kg	L	KIT DE GUARNIÇÕES
DN [mm]	[polegada]	ANSI	A	G	R	S	H	N° FUROS	I	P	Kg	L	KIT DE GUARNIÇÕES
DN 15	1/2"	ANSI 600	40	95	35,1	6,4	66,5	4	1/2”UNC	16	4,1	68	KGBV472040
DN 20	3/4"	ANSI 600	45	115	42,9	6,4	82,6	4	5/8”UNC	20	4,4	72	KGBV472050
DN 25	1"	ANSI 600	50	125	50,8	6,4	88,9	4	5/8”UNC	20	6,3	87	KGBV472060
DN 32	1" 1/4	ANSI 600	55	135	63,5	6,4	98,6	4	5/8”UNC	20	7,6	92	KGBV472070
DN 40	1" 1/2	ANSI 600	68	155	73	6,4	114,3	4	3/4”UNC	24	11,2	107	KGBV472080
DN 50	2"	ANSI 600	79	170	91,9	6,4	127	8	5/8”UNC	20	15,5	115	KGBV472090
DN 65	2" 1/2	ANSI 600	94	208	104,6	6,4	149,4	8	3/4”UNC	25	28,3	140	KGBV472100
DN 80	3"	ANSI 600	101,5	220	127	6,4	168,1	8	3/4”UNC	25	33,8	150	KGBV472110
DN 100	4"	ANSI 600	126	279	157,2	6,4	215,9	8	7/8”UNC	30	68,2	190	KGBV472120

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço carbono - materiais -

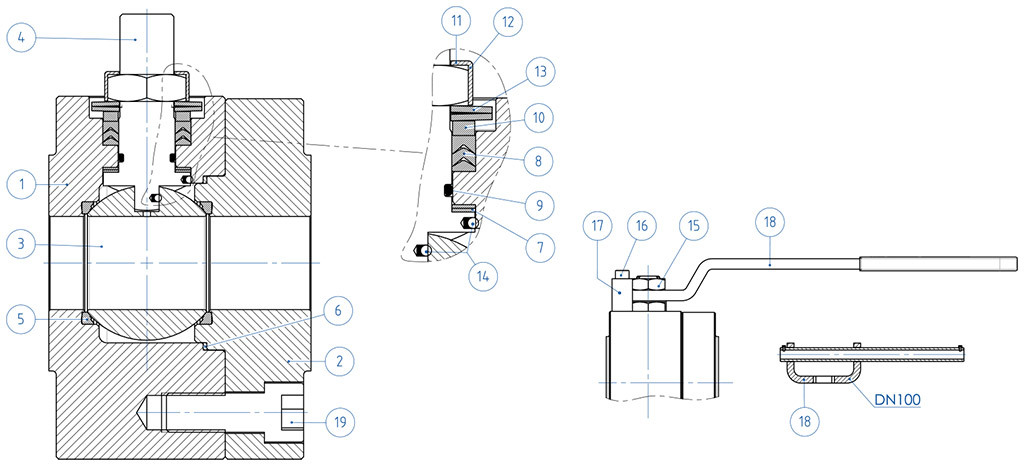

MATERIAIS SPLIT WAFER PN63-100 ANSI 600 aço carbono
N°	Descrição	Aço carbono A105	Aço carbono LF2 A350
1	Corpo	ASTM A105	ASTM A350 LF2
2	Anel
3	Esfera	ASTM A351 CF8() (1.4308/Gx5CrNi19-10) (*)
4	Haste	A564 TP.630 (17-4PH)
5*	Sede	DEVLON (.)
6*	Guarnição corpo anel	GRAFOIL
7*	Vedação inferior da haste	PTFE Modified (.) •
8*	Pacote em V	PTFE Modified (.)
9*	O-ring da haste	FKM (.)
10	Anel aperta guarnição	Aço carbono galvanizado (x) (1)
11	Placa de bloqueio da porca	304 S.S.
12	Porca da haste	Aço carbono galvanizado (x) (x)
13	Molas de copo	Aço carbono galvanizado (x) (xx)
14	Dispositivo antiestático	316 S.S.
15	Parafuso corpo-anel	A2.70 (304 S.S:)
16	Contraporca	Aço carbono galvanizado (x)
17	Parafuso de retenção	A2-70 (304 S.S.)
18	Retenção de posição	Aço carbono galvanizado (x)
19	Alavanca	Fe37 galvanizado (x)
* Componentes do kit de guarnições

A pedido disponível em:
(*): A351 CF8M
(**): para ≤DN32 disponível apenas em CF8M
(x): 304 s.s.
(xx): 301 s.s.
• : para ≤DN32 disponível apenas em DEVLON
(1): Para DN100 disponível apenas em 304
(.): Outros materiais disponíveis a pedido

Diagrama de pressão/temperatura para válvulas com corpo em aço carbono

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço carbono - diagramas e torques de partida - Diagrama de pressão/temperatura para válvulas com corpo em aço carbono

Diagrama de pressão/temperatura para válvulas com corpo em aço inoxidável

Fluxo/queda de pressão e coeficiente nominal Kv

Válvula de esfera MAGNUM Split Wafer PN 63-100 ANSI 600 aço carbono - diagramas e torques de partida - Fluxo/queda de pressão e coeficiente nominal Kv

O valor Kv é o valor da vazão em m3/h (com água a 15°C) que causa a queda de pressão de 1 bar.

O dimensionamento dos atuadores pneumáticos foi feito considerando uma pressão mínima de alimentação de 5,6 barg.

EXTENSÃO GUIADA POR FUSÃO A ALAVANCA

MATERIAIS
PART. N°	DESCRIÇÃO	MATERIAL
1	Extensão	AISI304 S.S.
2	Pino	AISI 430 F
3	Bucha	DELRIN
4	O-RING	NBR
5	Alavanca	Fe 37 galvanizado(*)
6	Porca	aço carbono galvanizado (*)
7	Trava da alavanca	aço carbono galvanizado (*)
8	Parafuso de parada da alavanca	A2-70
9	Espaçador	PTFE Carbon Filled

(*): A pedido disponível em 304 S.S.

DIMENSÕES
ISO VÁLVULA	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	8,5	70	8,5	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido

EXTENSÃO GUIADA POR FUSÃO PARA ATUADOR

MATERIAIS
PART. N°	DESCRIÇÃO	MATERIAL
1	Extensão	ASTM A351 CF8M
2	Pino	AISI 430 F
3	Bucha	DELRIN
4	O-RING	NBR

NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA A ALAVANCA

MATERIAIS
PART. N°	DESCRIÇÃO	MATERIAL
1	Extensão	304 s.s.
2	Pino	AISI 430 F
3	Bucha	DELRIN
4	O-Ring	NBR
5	Alavanca	Fe 37 galvanizado (*)
6	Porca	aço carbono galvanizado (*)
7	Parada da alavanca	aço carbono galvanizado (*)
8	Parafuso de parada da alavanca	A2-70
9	Porca de parada da alavanca	A2-70 (**)
10	Espaçador	PTFE Carbon Filled

(*): A pedido disponível em 304 S.S.
(**): não presente nas válvulas com conexão iso F04.

DIMENSÕES
ISO VÁLVULA	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	9	70	9	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO GUIADA SOLDADA PARA ATUADOR

MATERIAIS
PART. N°	DESCRIÇÃO	MATERIAL
1	Extensão	304 S.S.
2	Pino	AISI 430 F
3	Bucha	DELRIN
4	O-RING	NBR

NOTA: O código da extensão depende do tipo de acionamento e da conexão da válvula; requerer junto com o pedido.

EXTENSÃO COM VEDAÇÃO ADICIONAL

MATERIAIS
PART. N°	DESCRIÇÃO	MATERIAL
1	Extensão	304 s.s.
2	Pino	AA564 TP.630 (17-4ph)
3	Anel Anti-fricção	TFM1600
4	O-Ring	FKM
5	Gaxeta Em V	TFM1600
6	Anel Aperta-guarnição	304 s.s.
7	Molas prato	50CrV4 Galvanizado
8	Porca de haste	UNI 3740-1 6S Galvanizado
9	Placa de Bloqueio da Porca	304 s.s.
10	Guarnição de vedação	GRAFOIL

DIMENSÕES
ISO VÁLVULA	ØA	ØB	ØM	ØN	F/T	C	D
F03	36	5,5	36	M5	10/6	20	10,2
F04	42	5,5	42	M5	12/8	26	15,1
F05	50	6,5	50	M6	16/10	35	21,2
F07	70	8,5	70	M8	22/14	47,5	28,4
F10	102	10,5	102	M10	30/18	61	35,2
