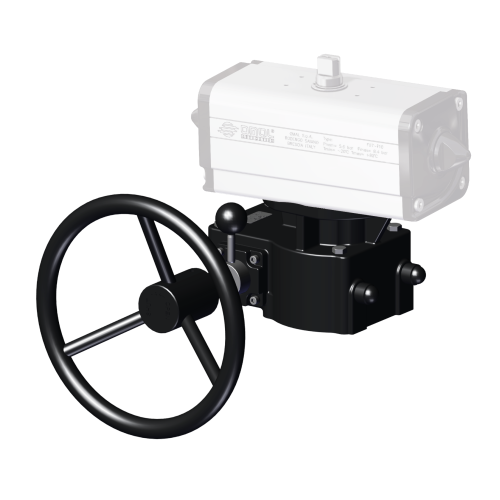

Redutor em ferro fundido com volante desinserível

REDUTOR EM FERRO FUNDIDO COM VOLANTE DESINSERÍVEL PARA ATUADORES DAN60 – DA8000 / SRN60 - SR4000

Categoria ÁREA SEGURA

Subcategoria REDUTORES MANUAIS COM VOLANTE

Pesquisar código

BAIXAR CATÁLOGO REDUTOR EM FERRO FUNDIDO COM VOLANTE DESINSERÍVEL

CARACTERÍSTICAS PRINCIPAIS
- Este operador foi projetado para obter uma manobra de emergência, nas válvulas comandadas por um atuador pneumático rotativo a 1/4 de volta, em caso de falha ou falta de alimentação (ar comprimido). O operador é montado entre a válvula e o atuador pneumático. Com o operador desinserido, o atuador comanda a válvula diretamente. O operador inserido permite a manobra de emergência arrastando o atuador e consequentemente o obturador da válvula. Além disso permite sempre a operação manual da válvula se o atuador pneumático precisar ser removido para uma eventual substituição ou reparo.
- Grau de proteção IP65
- Temperatura de operação: -20°C + 120°C

MATERIAIS
- Corpo: Ferro fundido GG25/ASTM A48-40
- Roda dentada: Ferro fundido esferoidal GGG40 / ASTM D60-40-18
- Parafuso sem fim: Aço C45/AISI 1045
- Eixo: Aço
- Volante: Aço pintado

TORQUE MÁXIMO NA SAÍDA DO REDUTOR
RRD02CDECD0000000141004	250 Nm
RRD03DEFDEF000000141004	660 Nm
RRD04EG0EG0000000381004	1220 Nm
RRD06FH0GH0000000421004	2210 Nm
RRD08HL0HL0000000351004	5930 NM
RRD08HL0HL0000000381004	7120 Nm
RRD09LM0LM0000000351004	10630 Nm

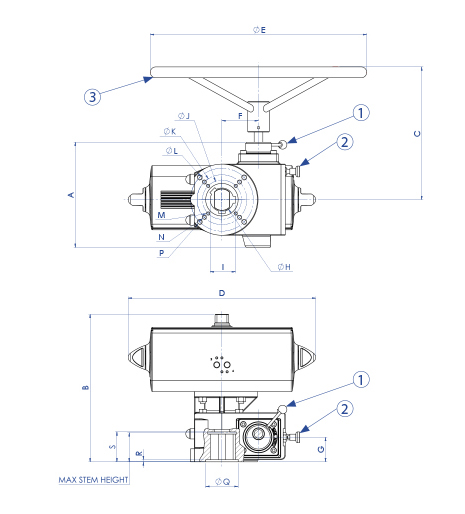

Redutor com volante no atuador de Efeito Duplo

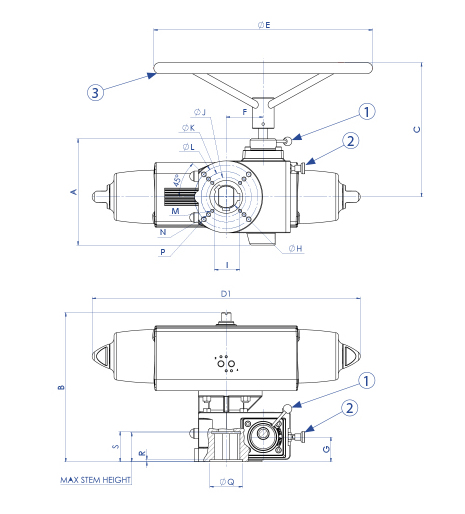

Redutor com volante no atuador de Efeito Simples

DESINSERÇÃO
Puxar a maçaneta (2) para fora e girar simultaneamente a alavanca (1) para baixo (sentido horário), no meio tempo soltar a maçaneta (2) e certificar-se que ela retorne à sua posição inicial (até ouvir um clique); neste ponto a alavanca (1) não poderá mais girar, o redutor está desinserido e o volante (3) gira em neutro.

INSERÇÃO
Para a inserção é necessário operar conforme descrito anteriormente, mas girando a alavanca (1) de baixo para cima (sentido anti-horário), neste ponto o redutor é inserido e pode-se operar manualmente com o volante (3).

TABELA DIMENSIONAL
REDUTOR	RRD02CDECD 0000000141004	RRD02CDECD 0000000141004	RRD02CDECD 0000000141004	RRD02CDECD 0000000141004	RRD03DEFDEF 000000141004	RRD03DEFDEF 000000141004	RRD03DEFDEF 000000141004	RRD04EG0EG 0000000381004
KIT ATUADOR DA-REDUTOR	KCF055157	KCF075158	KCF075158	KCF105159	KCF105160	KCF105160	KCF125161	KCF125162
KIT ATUADOR SR-REDUTOR	KCF055157	KCF075158	KCF075158	KCF105159	KCF105160	KCF105160	KCF125161	KCF125162
ATUADOR	DAN0060 F05-F07	DAN0106 F05-F07	DAN0120 F05-F07	DAN0180 F07-F10	DAN0240 F07-F10	DAN0360 F07-F10	DAN0480 F10-F12	DAN0720 F10-F12
ATUADOR	-	-	SRN0060 F05-F07	SRN0090 F07-F10	SRN0120 F07-F10	SRN0180 F07-F10	SRN0240 F10-F12	SRN0360 F10-F12
A mm.	155	155	155	155	145	145	145	223
B mm.	217	226	229	259,5	286	293	310	338
C mm.	251	251	251	251	283	283	283	306
D mm.	198	237	244,1	289,9	313,6	339,3	387,6	433,1
D1 mm.	−	−	338,5	393,7	409,6	474	520,5	613
ØE mm.	300	300	300	300	300	300	300	600
F mm.	53	53	53	53	65	65	65	85
G mm.	42	42	42	42	51	51	51	57
ØH mm.	32,15	32,15	32,15	32,15	45,3	45,3	45,3	54
I mm.	35,5	35,5	35,5	35,5	48,6	48,6	48,6	58,3
ØJ mm.	50	50	50	50	70	70	70	102
ØK mm.	70	70	70	70	102	102	102	140
ØL mm.	102	102	102	102	125	125	125	-
M mm.	M6	M6	M6	M6	M8	M8	M8	M10
N mm.	M8	M8	M8	M8	M10	M10	M10	M16
P mm.	M10	M10	M10	M10	M12	M12	M12	-
F/F ISO 5211	F05/F07/F10	F05/F07/F10	F05/F07/F10	F05/F07/F10	F07/F10/F12	F07/F10/F12	F07/F10/F12	F10/F14
ØQ mm.	42,35	42,35	42,35	42,35	60	60	60	75
R mm.	4	4	4	4	6	6	6	2
S mm.	47	47	47	47	60	60	60	69
MÁX ALTURA DA HASTE mm.	45	45	45	45	58	58	58	66
Peso (DA) Kg.	9	10	10,5	12	23	24	26,5	33,5
Peso (SR) Kg.	−	−	11	13,5	24	26	29	37,5

O dimensionamento dos atuadores pneumáticos foi feito considerando uma pressão mínima de alimentação de 5,6 barg. Para pressões diferentes da standard, entrar em contato com o escritório comercial.

TABELA DIMENSIONAL
REDUTOR	RRD04EG0EG 0000000381004	RRD06FH0GH 0000000421004	RRD06FH0GH 0000000421004	RRD08HL0HL 0000000351004	RRD08HL0HL 0000000351004	RRD08HL0HL 0000000381004	RRD09LM0LM 0000000351004
KIT ATUADOR DA-REDUTOR	KCF145371	KCF145163	KCF165164	KCF165165	KCF165165	KCF255166	KCF255168
KIT ATUADOR SR-REDUTOR	KCF145371	KCF145163	KCF165164	KCF165165	KCF165165	KCF165165	KCF255168
ATUADOR	DAN0960 F10-F12	DAN1440 F14	DAN1920 F14	DA2880 F16	DA3840 F16	DA5760 F25	DA8000 F25
ATUADOR	SRN0480 F10-F12	SRN0720 F14	SRN0960 F14	SR1440 F16	SR1920 F16	SR2880 F16	SR4000 F25
A mm.	223	280	280	447	447	447	433
B mm.	358	410	432	568	523,5	568	603
C mm.	306	356	356	444	444	444	461
D mm.	479,3	567,1	601	667	718	885	1044
D1 mm.	648,2	798	828	708	975	1201	1371
ØE mm.	600	700	700	500	500	600	500
F mm.	85	127	127	162	162	162	183
G mm.	57	62	62	72	72	72	61
ØH mm.	54	75	75	90	90	90	140
I mm.	58,3	79,9	79,9	97,4	97,4	97,4	147,6
ØJ mm.	102	125	125	165	165	165	254
ØK mm.	140	165	165	254	254	254	298
ØL mm.	-	-	-	-	-	-	-
M mm.	M10	M12	M12	M20	M20	M20	M16 (N°8)
ØN mm.	M16	M20	M20	M16 (N°8)	M20 (N°8)	M16(N°8)	M20 (N°8)
P mm.	-	-	-	-	-	-	-
F/F ISO 5211	F10/F14	F12/F16	F12/F16	F16/F25	F16/F25	F16/F25	F25/F30
ØQ mm.	75	102	102	130	130	130	180
R mm.	2	7	7	6	6	6	4
S mm.	69	99	99	121	121	121	134
MÁX ALTURA DA HASTE mm.	66	92	92	113	113	113	90
Peso (DA) Kg.	39	78	87	140	144	177	210
Peso (SR) Kg.	40,5	78	87	155	160	210	230
